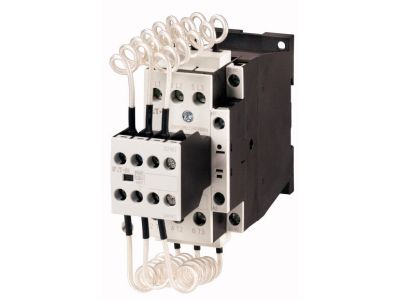

Stycznik do baterii kondensatorów Q=20kvar, DILK20-11(230V50HZ,240V60HZ) DILK | 294010 Eaton

Alternatywny kod produktu: DILK20-11(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik do baterii kondensatorów serii DILK (symbol 294010) o mocy biernej Q=20 kvar, przystosowany do napięcia cewki 230 V AC przy 50 Hz i 240 V przy 60 Hz. Zaprojektowany do pracy w centralnych instalacjach kompensacji mocy biernej, charakteryzuje się zdolnością do wytrzymywania 180-krotnych szczytów prądu włączającego, co zapewnia niezawodne łączenie kondensatorów bez ryzyka uszkodzenia styków. Wyprzedzające łączniki pomocnicze i druty oporowe ograniczają prąd włączeniowy, dodatkowo zwiększając trwałość i bezpieczeństwo systemu.

• Moc bierna 20 kvar: dedykowany do typowych baterii kondensatorów w instalacjach kompensacji, zapewnia efektywną redukcję mocy biernej.
• 180-krotne szczyty prądu włączającego: gwarantuje wytrzymałość na ekstremalne przeciążenia podczas załączania kondensatorów, minimalizując ryzyko zniszczenia styków.
• Wyprzedzające łączniki pomocnicze i druty oporowe: ograniczają prąd włączeniowy i wstępnie ładują kondensatory, co zwiększa niezawodność i żywotność całego układu.
• Napięcie cewki 230/240 V AC: zgodne z powszechnymi sieciami niskiego napięcia, umożliwia łatwą integrację z istniejącymi systemami sterowania.
• Kompaktowa konstrukcja: przeznaczony do montażu w rozdzielnicy, oszczędza miejsce i ułatwia instalację.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury łączeniowej, posiada certyfikację CE. Spełnia standardy bezpieczeństwa i niezawodności wymagane w instalacjach kompensacji mocy biernej.

Zastosowanie

Stycznik DILK20-11 jest przeznaczony do łączenia baterii kondensatorów w instalacjach kompensacji mocy biernej, zarówno w centralnych, jak i grupowych układach kompensacji. Znajduje zastosowanie w obiektach przemysłowych, komercyjnych oraz wszędzie tam, gdzie konieczna jest poprawa współczynnika mocy.

• Centralne instalacje kompensacji mocy biernej w zakładach przemysłowych.
• Automatyczne baterie kondensatorów sterowane przez regulatory mocy biernej.
• Instalacje wymagające częstego załączania kondensatorów – stycznik wytrzymuje 180-krotne prądy włączające.
• Systemy, w których wymagane jest wstępne ładowanie kondensatorów przez łączniki pomocnicze w celu ograniczenia prądu włączeniowego.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami oraz dokumentacją producenta. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu obciążenia (zgodnie z normami dla obwodów kondensatorów). Moment dokręcania zacisków musi być zgodny z danymi podanymi w karcie katalogowej stycznika.

FAQ

• Czy stycznik wymaga podświetlenia / wskaźnika LED? Stycznik nie posiada fabrycznego podświetlenia; stan załączenia można monitorować za pomocą zewnętrznych wskaźników lub poprzez styki pomocnicze.
• Jaki jest stopień ochrony stycznika? Stopień ochrony nie został podany w danych produktu; dla typowej aparatury montowanej w rozdzielnicy wynosi IP20. Przed montażem w warunkach podwyższonej wilgotności lub zapylenia należy sprawdzić zalecenia producenta.
• Jaką liczbę łączeń gwarantuje producent? Liczba łączeń zależna jest od warunków pracy, obciążenia i temperatury. Stycznik zaprojektowano do częstego przełączania kondensatorów, a dane dotyczące trwałości mechanicznej i elektrycznej znajdują się w dokumentacji technicznej producenta.
