Stycznik do baterii kondensatorów AC-6b 19,5kvar 3P, UA30-30-10RA 220-230V 50Hz / 230-240V 60Hz, 1NO | 1SBL281024R8010 ABB

Alternatywny kod produktu: 1SBL281024R8010

Opis i Kluczowe Cechy

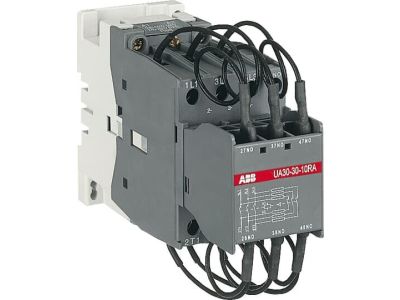

Stycznik do baterii kondensatorów AC-6b 19,5kvar (symbol 1SBL281024R8010) typu UA30-30-10RA to wyspecjalizowane urządzenie 3-biegunowe (3P) przeznaczone do sterowania obwodami z bateriami kondensatorów. Zasilany napięciem 220-230V przy częstotliwości 50Hz lub 230-240V przy 60Hz, wyposażony w wbudowane rezystory tłumiące prąd włączenia oraz 1 styk pomocniczy NO. Zaprojektowany do pracy w instalacjach, gdzie prąd szczytowy wielokrotnie przekracza prąd znamionowy RMS, gwarantując bezpieczne załączanie i wyłączanie baterii kondensatorów.

• Przeznaczony do baterii kondensatorów 19,5kvar: Optymalny dobór dla układów kompensacji mocy biernej o mocy 19,5kvar, zapewniający skuteczną redukcję prądów szczytowych.
• 3-biegunowa budowa (3P): Zapewnia równomierne rozłożenie obciążenia na trzy fazy, co zwiększa niezawodność i trwałość układu.
• Wbudowane rezystory tłumiące: Ograniczają skok prądowy podczas załączania, chroniąc baterię kondensatorów i przedłużając żywotność stycznika.
• Styk pomocniczy 1NO: Umożliwia sygnalizację stanu pracy lub integrację z systemami sterowania automatyki.
• Zasilanie 220-230V/50Hz lub 230-240V/60Hz: Szeroki zakres napięć zasilających pozwala na elastyczne stosowanie w różnych standardach sieci energetycznych.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych dla styczników stosowanych w układach kompensacji mocy biernej, w tym normy dotyczące kompatybilności elektromagnetycznej i bezpieczeństwa. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik AC-6b 19,5kvar przeznaczony jest do sterowania bateriami kondensatorów w instalacjach elektroenergetycznych, szczególnie tam, gdzie wymagane jest tłumienie prądów szczytowych podczas załączania.

• Układy kompensacji mocy biernej w zakładach przemysłowych i stacjach transformatorowych.
• Regulacja napięcia w sieciach elektroenergetycznych poprzez dynamiczną kompensację mocy biernej.
• Zastosowania w układach automatyki i sterowania, gdzie konieczna jest synchronizacja pracy baterii kondensatorów z parametrami sieci.
• Instalacje wymagające wysokiej trwałości elektrycznej – stycznik zapewnia co najmniej 250 000 cykli pracy przy napięciu znamionowym 500V.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Urządzenie należy montować w pozycji pionowej, z zachowaniem odpowiednich odstępów od innych elementów, aby zapewnić swobodny przepływ powietrza i odprowadzanie ciepła. Przed podłączeniem należy upewnić się, że kondensatory są rozładowane (maksymalne napięcie szczątkowe na zaciskach ≤ 50V). Styki główne i pomocnicze muszą być podłączone zgodnie z dokumentacją techniczną, z uwzględnieniem polaryzacji napięcia zasilającego. Po montażu należy przeprowadzić testy funkcjonalne układu, weryfikując poprawność działania stycznika i rezystorów tłumiących.

FAQ

• Czy stycznik wymaga dodatkowych rezystorów tłumiących? Stycznik jest wyposażony w wbudowane rezystory tłumiące, które należy stosować zawsze w układzie z bateriami kondensatorów. Nie są wymagane dodatkowe indukcyjności.
• Jaka jest trwałość stycznika w cyklach pracy? Trwałość elektryczna stycznika wynosi co najmniej 250 000 cykli przy napięciu znamionowym 500V oraz 100 000 cykli przy napięciu 500V Ue ≤ 690V.
• Czy stycznik może pracować z bateriami o innym napięciu niż 19,5kvar? Stycznik jest zoptymalizowany dla baterii 19,5kvar. Dla innych mocy należy dobrać odpowiedni model stycznika zgodnie z dokumentacją techniczną producenta układu kompensacji.
