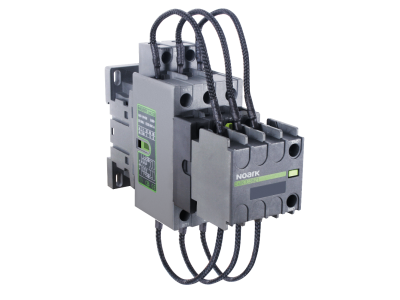

Stycznik do baterii kondensatorów 3-bieguny AC6b65A kompensacja mocy 40 kvar 400VAC, 1NO+2NC Ex9CC65 | 104317 Noark

Opis i Kluczowe Cechy

Stycznik do baterii kondensatorów Ex9CC65 marki NOARK to zaawansowane urządzenie łączeniowe zaprojektowane specjalnie do pracy w układach kompensacji mocy biernej. Model ten charakteryzuje się 3-biegunową konstrukcją i jest przystosowany do obsługi mocy znamionowej wynoszącej 40 kvar przy napięciu 400 V AC. Kluczowym elementem konstrukcyjnym są zintegrowane bloki styków pomocniczych wyprzedzających, które współpracują z rezystorami rozładowczymi. Mechanizm ten pozwala na efektywne ograniczenie prądu ładowania wstępnego kondensatorów, co bezpośrednio przekłada się na wydłużenie żywotności zarówno samych kondensatorów, jak i styków głównych stycznika poprzez minimalizację ryzyka ich zgrzania.

• Kategoria użytkowania AC-6b: Specjalistyczna klasyfikacja potwierdzająca zdolność urządzenia do bezpiecznego manewrowania obciążeniami o charakterze silnie pojemnościowym.
• Konfiguracja styków pomocniczych: Urządzenie wyposażone jest w zestaw 1NO (normalnie otwarty) oraz 2NC (normalnie zamknięte), co umożliwia elastyczne projektowanie obwodów sterowania i sygnalizacji stanu pracy.
• Wysoka wydajność: Prąd znamionowy AC-6b na poziomie 65 A gwarantuje stabilną pracę w wymagających warunkach przemysłowych.
• Ochrona przepięciowa: Dzięki zastosowaniu rezystorów wstępnych, stycznik skutecznie tłumi przepięcia łączeniowe, chroniąc wrażliwą elektronikę w sieci.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w instalacjach elektroenergetycznych. Stycznik Ex9CC65 spełnia wymagania normy IEC/EN 60947-4-1, która definiuje parametry dla aparatury rozdzielczej i sterowniczej niskiego napięcia, ze szczególnym uwzględnieniem styczników i rozruszników silnikowych. Posiadanie certyfikatów zgodności gwarantuje, że urządzenie może być stosowane w profesjonalnych rozdzielnicach wymagających najwyższych standardów jakościowych.

Zastosowanie

Stycznik NOARK Ex9CC65 znajduje szerokie zastosowanie w systemach automatycznej kompensacji mocy biernej (BK). Jest idealnym rozwiązaniem dla:

• Przemysłowych baterii kondensatorów: Gdzie wymagane jest częste załączanie stopni kondensatorowych w celu optymalizacji współczynnika cos φ.
• Zakładów produkcyjnych: Wyposażonych w dużą liczbę odbiorników indukcyjnych (silniki, transformatory), wymagających lokalnej kompensacji mocy.
• Budynków komercyjnych: W celu uniknięcia kar za pobór energii biernej indukcyjnej narzucanych przez dostawców energii.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych i bezpieczeństwa użytkowania. Stycznik Ex9CC65 jest przystosowany do montażu na standardowej szynie DIN 35 mm, co ułatwia jego integrację w typowych szafach sterowniczych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów na zaciskach śrubowych.
• Przestrzeń wentylacyjna: Zaleca się zachowanie odpowiednich odstępów między sąsiednimi aparatami w celu zapewnienia optymalnego odprowadzania ciepła generowanego podczas pracy.
• Przekrój przewodów: Dobór przewodów o odpowiednim przekroju znamionowym powinien uwzględniać prąd znamionowy 65 A oraz specyfikę obciążeń pojemnościowych.

FAQ

1. Dlaczego w stycznikach do kondensatorów stosuje się styki wyprzedzające?
Styki wyprzedzające załączają rezystory ograniczające prąd udarowy przed zamknięciem styków głównych. Chroni to instalację przed gwałtownymi skokami prądu, które mogą uszkodzić kondensatory lub spowodować zadziałanie zabezpieczeń nadprądowych.

2. Czy stycznik Ex9CC65 może pracować z kondensatorami o innej mocy niż 40 kvar?
Wartość 40 kvar przy 400 V AC jest mocą maksymalną dla kategorii AC-6b. Można stosować go do mniejszych obciążeń, jednak nie należy przekraczać tej wartości, aby nie doprowadzić do przedwczesnego zużycia aparatu.

3. Jaka jest trwałość mechaniczna tego urządzenia?
Styczniki serii Ex9CC charakteryzują się wysoką trwałością mechaniczną i elektryczną, co pozwala na tysiące cykli łączeniowych, co jest niezbędne w dynamicznych układach kompensacji mocy.
