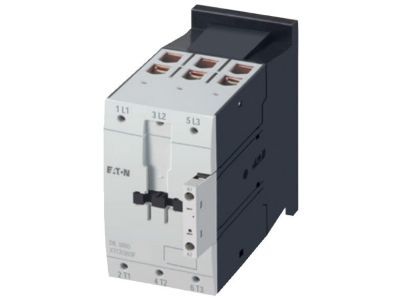

STYCZNIK DILM150-EA(RAC240) | 189927 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM150-EA(RAC240) o numerze katalogowym 189927 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do niezawodnego sterowania odbiornikami o dużym poborze mocy. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 150 A w kategorii AC-3 przy napięciu 400 V, co przekłada się na zdolność łączeniową silników trójfazowych o mocy do 75 kW. Dzięki solidnej, 3-biegunowej konstrukcji oraz zastosowaniu zacisków śrubowych, stycznik gwarantuje trwałe i bezpieczne połączenie przewodów roboczych.

Kluczowym atutem tego modelu jest zintegrowany układ przeciwzakłóceniowy w elektronice wykonawczej, który eliminuje przepięcia powstające podczas operacji łączeniowych, chroniąc tym samym czułe komponenty automatyki. Urządzenie zostało w pełni zoptymalizowane pod kątem współpracy z nowoczesnymi silnikami o wysokiej klasie sprawności IE3, co czyni go przyszłościowym wyborem dla nowoczesnych instalacji przemysłowych.

• Wysoka wydajność prądowa: Konwencjonalny prąd cieplny Ith w powietrzu swobodnym wynosi aż 190 A dla 3 biegunów.
• Wszechstronność kategorii użytkowania: Obsługa kategorii AC-1, AC-3 oraz wymagającej kategorii AC-4 (impulsowanie i rewers).
• Elektronika RAC240: Praca przy zasilaniu prądem przemiennym z szerokim zakresem tolerancji napięcia sterującego.
• Możliwość rozbudowy: Kompatybilność z blokami styków pomocniczych serii DILM150-XHI(V) oraz DILM1000-XHI(V).

Zgodność z Normami

Stycznik DILM150-EA spełnia rygorystyczne wymagania normy EN 50 012, co zapewnia precyzyjne oznaczenie zacisków i pełną kompatybilność z systemami sterowania. Urządzenia te są dedykowane do pracy w środowiskach przemysłowych, gdzie wymagana jest najwyższa niezawodność i bezpieczeństwo operacyjne. Zgodność z wytycznymi dotyczącymi silników klasy IE3 potwierdzona jest stosownym oznakowaniem na opakowaniu produktu, co gwarantuje, że stycznik poradzi sobie z wyższymi prądami rozruchowymi charakterystycznymi dla energooszczędnych jednostek napędowych.

Zastosowanie

Dzięki swojej uniwersalności, stycznik EATON znajduje zastosowanie w wielu gałęziach przemysłu:

• Sterowanie silnikami: Rozruch, wyłączanie oraz rewers silników indukcyjnych w ciężkich warunkach pracy (AC-3 i AC-4).
• Systemy grzewcze: Załączanie obciążeń nieindukcyjnych lub lekko indukcyjnych, takich jak piece oporowe (kategoria AC-1).
• Automatyka budynkowa i przemysłowa: Centralne systemy sterowania oświetleniem i wentylacją o dużej mocy.
• Infrastruktura: Układy zasilania awaryjnego i przełączania źródeł zasilania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Stycznik DILM150-EA wyposażony jest w zaciski śrubowe, które wymagają zastosowania odpowiedniego momentu dokręcania, aby zapewnić minimalną rezystancję zestyku i uniknąć przegrzewania się punktów połączeniowych. Podczas instalacji w obudowach należy zachować odpowiednie odstępy izolacyjne oraz zapewnić cyrkulację powietrza, szczególnie przy pracy z prądem cieplnym Ith wynoszącym 190 A. Urządzenie można montować na standardowych szynach montażowych lub bezpośrednio na płycie montażowej za pomocą śrub.

FAQ

• Czy ten stycznik nadaje się do silników IE3? Tak, model DILM150-EA jest w pełni przystosowany do obsługi silników o klasie sprawności IE3, co jest kluczowe przy nowoczesnych modernizacjach parków maszynowych.
• Jakie jest napięcie sterujące dla wersji RAC240? Wersja ta jest przeznaczona do pracy z napięciem sterującym AC w zakresie typowym dla sieci 230V/240V.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, stycznik jest kompatybilny z modułami styków pomocniczych DILM150-XHI oraz DILM1000-XHI, co pozwala na rozbudowę układów sygnalizacji i blokad.
• Jaka jest maksymalna moc silnika przy 400V? Dla kategorii AC-3 przy napięciu 380V/400V maksymalna moc znamionowa silnika wynosi 75 kW.
