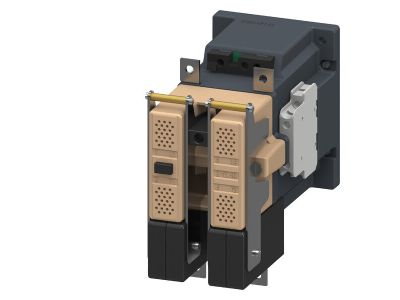

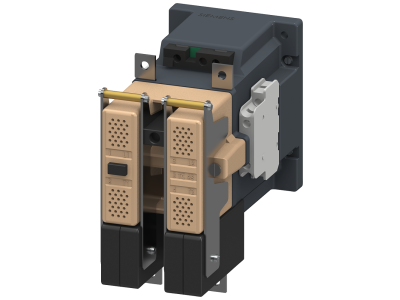

Stycznik DC-3 i 5, styki 2NO+2NC, 2-biegunowy. 75A, 220VDC, wlk. 4 | 3TC4817-0AM4 Siemens

Alternatywny kod produktu: 3TC48170AM4

Opis i Kluczowe Cechy

Stycznik DC-3 i 5 o symbolu 3TC4817-0AM4 to dwubiegunowy aparat łączeniowy przeznaczony do obwodów prądu stałego. Wyposażony w styki 2NO+2NC, prąd znamionowy 75A przy napięciu 220VDC oraz wielkość 4. Dzięki kategoriom użytkowania DC-3 i DC-5 zapewnia niezawodne łączenie silników DC i obciążeń rezystancyjno-indukcyjnych.

• Prąd znamionowy 75A / napięcie 220VDC: Umożliwia bezpieczne łączenie obwodów stałoprądowych o znacznym poborze mocy, minimalizując ryzyko przegrzania styków.
• 2 styki zwierne (NO) i 2 rozwierne (NC): Zapewniają elastyczność w realizacji układów sterowania, sygnalizacji i blokad elektrycznych.
• Kategorie użytkowania DC-3 i DC-5: Przystosowany do łączenia silników DC (DC-3) oraz obciążeń rezystancyjno-indukcyjnych z dużymi prądami rozruchowymi (DC-5).
• Wielkość 4: Kompaktowa obudowa dedykowana do montażu na szynie TH35, oszczędza miejsce w rozdzielnicy.
• 2-biegunowy: Zapewnia jednoczesne rozłączanie obu biegunów prądu stałego, zwiększając bezpieczeństwo i pewność odcięcia.

Zgodność z Normami

Stycznik 3TC4817-0AM4 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego parametry i konstrukcja odpowiadają wymaganiom stawianym aparaturze łączeniowej kategorii DC-3 i DC-5.

Zastosowanie

Stycznik DC znajduje zastosowanie w układach automatyki przemysłowej i systemach zasilania prądem stałym, gdzie wymagane jest niezawodne łączenie obwodów o dużym obciążeniu.

• Sterowanie silnikami prądu stałego (DC-3) w napędach maszyn i urządzeń.
• Załączanie i wyłączanie obciążeń rezystancyjno-indukcyjnych, np. elektromagnesów, hamulców, cewek (DC-5).
• Realizacja blokad elektrycznych oraz układów sygnalizacji w szafach sterowniczych.
• Zastosowanie jako stycznik pomocniczy w rozbudowanych systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 75A i lokalnymi przepisami. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy stycznik nadaje się do prądu przemiennego (AC)? Stycznik 3TC4817-0AM4 jest dedykowany do prądu stałego (DC) kategorii DC-3 i DC-5. Nie jest przeznaczony do obwodów AC.
• Jaki jest stopień ochrony obudowy? W danych producenta nie podano stopnia ochrony. Dla aparatury modułowej montowanej w rozdzielnicy typowo przyjmuje się IP20 dla części zaciskowej.
• Czy można użyć stycznika do łączenia obciążeń o charakterze pojemnościowym? Kategorie DC-3 i DC-5 obejmują silniki i obciążenia rezystancyjno-indukcyjne. W przypadku obciążeń pojemnościowych zaleca się konsultację z producentem.
