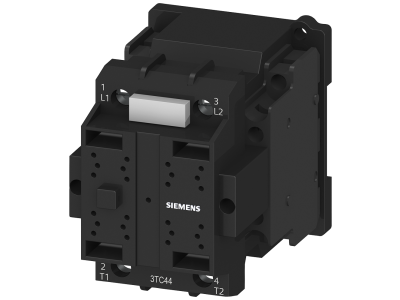

Stycznik DC-3 i 5, 2-biegunowy, styki 2NO+2NC, 230V 50Hz 277V 60Hz, 32A | 3TC4417-0BP0 Siemens

Alternatywny kod produktu: 3TC44170BP0

Opis i Kluczowe Cechy

Symbol 3TC4417-0BP0 to stycznik 2-biegunowy przystosowany do pracy w kategoriach DC-3 i DC-5, wyposażony w zestaw styków 2NO+2NC. Napięcie cewki 230V 50Hz / 277V 60Hz i prąd znamionowy 32A zapewniają bezpieczne sterowanie odbiornikami o znacznym obciążeniu w obwodach prądu stałego. Dwa bieguny umożliwiają jednoczesne rozłączanie obu przewodów, co podnosi poziom bezpieczeństwa instalacji.

• Kategorie DC-3 i DC-5: stycznik zaprojektowany do rozłączania silników obcowzbudnych (DC-3) oraz silników szeregowych (DC-5) – gwarantuje niezawodną pracę w wymagających aplikacjach napędowych.
• Styki 2NO+2NC (2 zwierne + 2 rozwierne): uniwersalna konfiguracja umożliwia realizację zarówno obwodów załączających, jak i rozłączających, oraz zastosowanie w układach samopodtrzymania i sygnalizacji.
• Prąd znamionowy 32 A: wysoka obciążalność prądowa pozwala na sterowanie odbiornikami o dużym poborze mocy bez ryzyka przegrzania styków.
• Napięcie cewki 230V 50Hz / 277V 60Hz: kompatybilność z powszechnie stosowanymi napięciami sterowania AC – ułatwia integrację w standardowych instalacjach.
• 2-biegunowa konstrukcja: jednoczesne rozłączanie obu biegunów obwodu DC zwiększa bezpieczeństwo przy pracach serwisowych i skraca czas przerywania obwodu.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury łączeniowej prądu stałego. Posiada oznaczenie CE i jest przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami. Dokładne numery norm należy sprawdzić w karcie katalogowej producenta.

Zastosowanie

Stycznik 3TC4417-0BP0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obwodów prądu stałego o prądzie do 32 A. Dzięki kategoriom DC-3 i DC-5 sprawdza się w sterowaniu silnikami oraz innymi odbiornikami o charakterze indukcyjnym.

• Sterowanie silnikami prądu stałego w maszynach przemysłowych i urządzeniach transportu bliskiego.
• Załączanie i wyłączanie odbiorników rezystancyjno-indukcyjnych w układach automatyki budynkowej i procesowej.
• Realizacja obwodów sygnalizacji i blokad w szafach sterowniczych – dzięki stykom NO/NC.
• Praca w systemach zasilania awaryjnego (DC) oraz rozdzielnicach prądu stałego w energetyce.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Należy przestrzegać momentu dokręcania śrub zacisków zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do rzeczywistego prądu obciążenia i temperatury otoczenia. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od cewki oraz obwodu głównego.

FAQ

• Czy stycznik posiada podświetlenie cewki (LED)? W dostarczonych danych nie określono obecności podświetlenia. Stycznik nie wymaga zasilania pomocniczego poza napięciem cewki.
• Jaki stopień ochrony ma to urządzenie? Informacja o stopniu ochrony IP nie została podana w zestawie danych. W standardowych warunkach pracy aparatura modułowa montowana w rozdzielnicy ma zwykle ochronę IP20 – dla dokładnych danych prosimy o sprawdzenie karty katalogowej.
• W jakim trybie pracy styków (NO/NC) pracują poszczególne styki? Stycznik wyposażono w dwa styki normalnie otwarte (NO) i dwa normalnie zamknięte (NC). Oznacza to, że przy braku napięcia na cewce styki NO są rozwarte, a NC zwarte.
