Stycznik CTX3 3P 9A 1NO1NC 24V AC | 416080 Legrand

Opis i Kluczowe Cechy

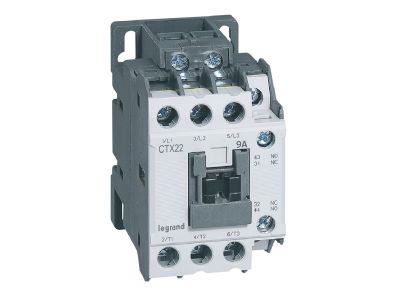

Stycznik CTX3 (symbol 416080) to trójbiegunowy stycznik elektromagnetyczny o prądzie łączeniowym AC-3 wynoszącym 9 A i napięciu sterującym 24 V AC. Przeznaczony do sterowania odbiornikami w instalacjach przemysłowych i budynkowych, zapewnia niezawodne łączenie obwodów przy jednoczesnym zachowaniu wysokiej trwałości mechanicznej i elektrycznej. Wyposażony we wbudowane styki pomocnicze 1NO+1NC, które umożliwiają realizację układów samopodtrzymania, sygnalizacji czy sprzężeń zwrotnych bez konieczności stosowania dodatkowych akcesoriów.

• Prąd łączeniowy AC-3: 9 A: Gwarantuje bezpieczną pracę przy sterowaniu silnikami i innymi odbiornikami indukcyjnymi w typowych zastosowaniach przemysłowych.
• Napięcie sterujące 24 V AC: Umożliwia bezpośrednie sterowanie z niskonapięciowych systemów automatyki, transformatorów bezpieczeństwa lub sterowników PLC.
• Wbudowane styki pomocnicze 1NO+1NC: Zapewniają elastyczność w projektowaniu układów sterowania – sygnalizacja stanu, samopodtrzymanie, blokady.
• Trójbiegunowa konstrukcja: Umożliwia jednoczesne przełączanie trzech faz w obwodach prądu przemiennego, idealne do silników 3-fazowych.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów o odpowiednim przekroju, łatwe w montażu.

Zgodność z Normami

Stycznik CTX3 spełnia wymagania norm IEC/EN 60947-1 oraz IEC/EN 60947-4-1, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Posiada certyfikację CE.

Zastosowanie

Stycznik CTX3 3P 9A 24V AC znajduje zastosowanie w układach sterowania silnikami, ogrzewaniem, oświetleniem oraz innymi odbiornikami wymagającymi przełączania pod obciążeniem. Idealny do instalacji w szafach sterowniczych, rozdzielnicach oraz systemach automatyki budynkowej.

• Sterowanie trójfazowymi silnikami elektrycznymi (kategoria AC-3) w maszynach, wentylatorach, pompach.
• Załączanie i wyłączanie odbiorników rezystancyjnych, np. grzałek, pieców oporowych.
• Realizacja układów samopodtrzymania i sygnalizacji przy użyciu wbudowanych styków pomocniczych.
• Sterowanie z systemów automatyki (PLC, sterowniki) napięciem 24 V AC.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym obwodu. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta, aby zapewnić niski opór styku i uniknąć przegrzania.

FAQ

• Czy stycznik ma podświetlenie? Nie, ten model nie jest wyposażony w podświetlenie cewki ani wskaźnik LED. Stan załączenia można kontrolować poprzez styki pomocnicze.
• Jaki jest stopień ochrony tego stycznika? Producent nie podaje konkretnej wartości IP. Standardowo dla styczników montowanych w rozdzielnicach przyjmuje się ochronę IP20 (ochrona przed dotykiem).
• Do jakiej kategorii użytkowania jest przeznaczony stycznik? Stycznik jest sklasyfikowany w kategorii AC-3 zgodnie z IEC/EN 60947-4-1, co oznacza zdolność do łączenia silników indukcyjnych z wirnikiem klatkowym przy rozruchu i wyłączaniu.
