Stycznik CTX3 3P 150A 2NO2NC 400-440V AC | 416269 Legrand

Opis i Kluczowe Cechy

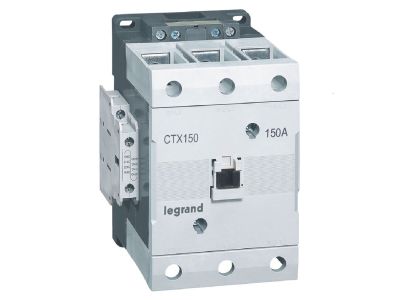

Stycznik CTX3 416269 to trójbiegunowy stycznik elektromagnetyczny o prądzie łączeniowym AC‑3 150 A, przystosowany do napięcia sterującego 400–440 V AC. Wyposażony w wbudowane styki pomocnicze 2NO+2NC, umożliwia realizację układów samopodtrzymania oraz sygnalizacji bez konieczności stosowania dodatkowych modułów. Jego konstrukcja zapewnia niezawodne łączenie obciążeń w aplikacjach przemysłowych.

• Prąd łączeniowy AC‑3: 150 A: bezpieczne przełączanie silników o dużym prądzie rozruchowym bez ryzyka przegrzania styków.
• Wbudowane styki pomocnicze 2NO+2NC: uproszczenie układów sterowania i sygnalizacji, redukcja liczby komponentów w szafie.
• Napięcie sterujące 400–440 V AC: kompatybilność z typowymi instalacjami przemysłowymi, częstotliwość 50/60 Hz.
• Kategoria użytkowania AC‑3: dedykowana do łączenia silników indukcyjnych z rozruchem bezpośrednim.
• Możliwość rozbudowy: przekaźniki termobimetalowe, moduły czasowe, moduły do baterii kondensatorów oraz blokada mechaniczna – elastyczne dopasowanie do potrzeb aplikacji.

Zgodność z Normami

Stycznik CTX3 jest zgodny z normami IEC/EN 60947-1 oraz IEC/EN 60947-4-1. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki parametrom i wbudowanym stykom pomocniczym, stycznik CTX3 sprawdza się w różnych układach automatyki przemysłowej oraz sterowania odbiornikami.

• Sterowanie silnikami trójfazowymi w kategorii AC‑3 (pompy, wentylatory, sprężarki, przenośniki).
• Załączanie i wyłączanie obwodów grzewczych, oświetleniowych oraz innych odbiorników rezystancyjnych.
• Układy automatyki z wykorzystaniem wbudowanych styków pomocniczych do sygnalizacji stanu lub samopodtrzymania.
• Baterie kondensatorów do kompensacji mocy biernej – po dołączeniu odpowiedniego modułu.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Zaleca się montaż zgodnie z dokumentacją techniczną producenta. Zaciski śrubowe – moment dokręcania należy stosować zgodnie z danymi w karcie katalogowej. Przekrój przewodów dobrać do prądu znamionowego 150 A oraz spodziewanego obciążenia.

FAQ

• Czy stycznik ma wbudowane podświetlenie stanu? Stycznik nie posiada wbudowanego podświetlenia; stan załączenia sygnalizowany jest mechanicznie (zwora).
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnej wartości IP. W typowej zabudowie w rozdzielnicy należy zapewnić osłonę przed dotykiem (minimum IP20).
• Do jakiej kategorii pracy przeznaczony jest ten stycznik? Stycznik przeznaczony jest do kategorii użytkowania AC‑3 (łączenie silników indukcyjnych z rozruchem bezpośrednim).
