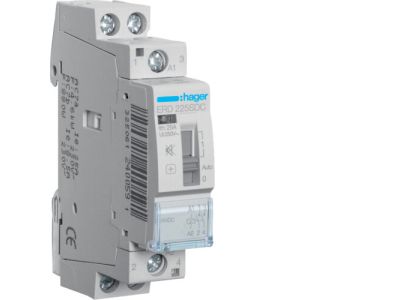

Stycznik cichy z możliwością sterowania ręcznego 24V DC 2NO 25A AC-7a/b | ERD225SDC Hager

Opis i Kluczowe Cechy

Stycznik cichy HAGER ERD225SDC to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o precyzyjnym sterowaniu obwodami głównymi w instalacjach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A dla kategorii użytkowania AC-7a, co pozwala na bezpieczne załączanie odbiorników o charakterze rezystancyjnym oraz lekko indukcyjnym. Kluczowym elementem konstrukcyjnym jest cewka zasilana napięciem stałym 24V DC, która została zoptymalizowana pod kątem bezgłośnej pracy, co eliminuje uciążliwe buczenie charakterystyczne dla standardowych rozwiązań AC. Stycznik posiada dwa styki zwierne (2NO) oraz unikalną funkcję sterowania ręcznego, która umożliwia wymuszenie stanu pracy bez konieczności podawania napięcia na cewkę, co jest nieocenione podczas prac serwisowych i rozruchu instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61095, która definiuje parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dzięki klasyfikacji w kategoriach AC-7a oraz AC-7b, urządzenie gwarantuje wysoką trwałość łączeniową przy obciążeniach mieszanych. Stopień ochrony obudowy zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, a zastosowane materiały izolacyjne są odporne na wysokie temperatury i procesy starzenia.

Zastosowanie

Stycznik ERD225SDC znajduje szerokie zastosowanie wszędzie tam, gdzie wymagany jest wysoki komfort akustyczny oraz niezawodność. Jest idealnym rozwiązaniem do sterowania systemami oświetlenia LED, ogrzewania elektrycznego oraz niewielkich silników jednofazowych. Dzięki cichej pracy cewki, produkt ten jest rekomendowany do montażu w rozdzielnicach zlokalizowanych w budynkach mieszkalnych, hotelach, szpitalach oraz biurach. Możliwość sterowania sygnałami elektrycznymi poprzez podanie napięcia na cewkę pozwala na pełną integrację z systemami inteligentnego domu oraz sterownikami PLC pracującymi w standardzie 24V DC.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TS35) w pozycji pionowej lub poziomej. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Ze względu na obecność cewki DC, należy zachować odpowiednią polaryzację zasilania sterującego. W przypadku montażu kilku styczników obok siebie w pełnym obciążeniu, warto rozważyć zastosowanie wkładek dystansowych w celu poprawy cyrkulacji powietrza i odprowadzania ciepła z wnętrza rozdzielnicy.

FAQ

• Czy stycznik posiada wskaźnik zadziałania? Tak, urządzenie jest wyposażone w mechaniczny wskaźnik stanu styków oraz dźwignię do sterowania ręcznego.
• Co oznacza kategoria AC-7a? Jest to kategoria określająca obciążenia małoindukcyjne, typowe dla urządzeń gospodarstwa domowego i podobnych zastosowań.
• Czy cewka 24V DC może być zasilana napięciem AC? Nie, cewka w modelu ERD225SDC jest przystosowana wyłącznie do napięcia stałego 24V DC. Podłączenie napięcia przemiennego może doprowadzić do uszkodzenia urządzenia.
• Czy funkcja sterowania ręcznego jest trwała? Tak, dźwignia pozwala na ustawienie stycznika w trybie wymuszonym (ON), automatycznym (AUTO) lub trwale wyłączonym (OFF).
