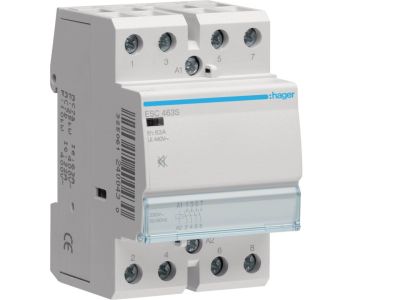

Stycznik cichy 230VAC 4NO 63A AC-7a/b | ESC463S Hager

Opis i Kluczowe Cechy

Stycznik cichy ESC463S o prądzie znamionowym 63 A i czterech stykach normalnie otwartych (4NO) przeznaczony jest do załączania i wyłączania obwodów głównych w instalacjach elektrycznych. Napięcie cewki 230 V AC umożliwia bezpośrednie sterowanie z typowej sieci domowej, a kategoria użytkowania AC-7a/b potwierdza przydatność do pracy z silnikami, oświetleniem i obciążeniami rezystancyjnymi. Urządzenie montowane jest na szynie TH35 (DIN) i wymaga instalacji przez wykwalifikowany personel.

• 4 styki normalnie otwarte (4NO): Umożliwiają jednoczesne załączanie czterech niezależnych obwodów, co zwiększa elastyczność sterowania.
• Prąd znamionowy 63 A w kategorii AC-7a/b: Zapewnia bezpieczną pracę z odbiornikami o znacznym obciążeniu, takimi jak silniki, oprawy oświetleniowe czy grzałki.
• Napięcie cewki 230 V AC: Pozwala na sterowanie stycznikiem bezpośrednio z domowej sieci elektrycznej, upraszczając instalację.
• Cicha praca: Ogranicza hałas podczas przełączania, co ma znaczenie w pomieszczeniach mieszkalnych, biurowych i hotelowych.
• Niezawodna konstrukcja: Stycznik służy do załączania i wyłączania obwodów głównych poprzez podanie napięcia na cewkę, zapewniając stabilną pracę w systemach automatyki.

Zgodność z Normami

Stycznik ESC463S jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Ze względu na brak szczegółowych numerów norm w dostarczonych danych zaleca się zapoznanie z dokumentacją techniczną producenta w celu uzyskania pełnej informacji o zgodności.

Zastosowanie

Stycznik cichy przeznaczony jest do szerokiego zakresu zastosowań w instalacjach elektrycznych i systemach automatyki budynkowej. Sprawdza się zarówno w obwodach sterowania silnikami, jak i w załączaniu oświetlenia czy grzałek.

• Sterowanie silnikami elektrycznymi (wentylatory, pompy, sprężarki) – kategoria AC-7a.
• Załączanie i wyłączanie obwodów oświetleniowych (żarowe, LED, fluorescencyjne) – kategoria AC-7b.
• Sterowanie odbiornikami rezystancyjnymi, takimi jak grzałki elektryczne.
• Automatyka budynkowa – impulsowe sterowanie styczników i przekaźników za pomocą sygnałów z PLC lub przycisków.

Wskazówki Montażowe

Montaż stycznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność połączeń i działanie stycznika.

FAQ

• Czy stycznik posiada podświetlenie? Nie, stycznik ESC463S nie jest wyposażony w wbudowane podświetlenie. Sterowanie odbywa się poprzez podanie napięcia na cewkę, a stan pracy można ocenić po zadziałaniu styków lub sygnalizacji zewnętrznej.
• Jaki jest stopień ochrony stycznika? W dostarczonych danych nie podano stopnia ochrony. Typowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20. Dokładne informacje należy sprawdzić w karcie katalogowej producenta.
• Czy stycznik nadaje się do sterowania silnikami? Tak, kategoria użytkowania AC-7a/b obejmuje sterowanie silnikami (AC-7a) oraz obciążeniami rezystancyjnymi (AC-7b), co potwierdza jego przydatność do załączania i wyłączania silników elektrycznych w warunkach normatywnych.
