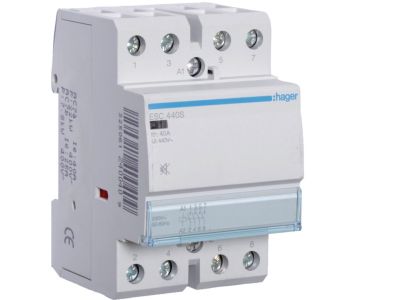

Stycznik cichy 230VAC 4NO 40A AC-7a/b | ESC440S Hager

Opis i Kluczowe Cechy

Stycznik cichy ESC440S to element wykonawczy przeznaczony do załączania i wyłączania obwodów elektrycznych poprzez podanie napięcia na cewkę. Wyposażony w cztery styki normalnie otwarte (4NO) o prądzie znamionowym 40A w kategorii AC-7a/b, co zapewnia bezpieczną i pewną pracę przy sterowaniu odbiornikami o znacznym obciążeniu. Napięcie cewki 230VAC umożliwia bezpośrednie sterowanie z instalacji oświetleniowej lub gniazdowej. Konstrukcja "cicha" minimalizuje hałas podczas przełączania, co docenisz w pomieszczeniach wymagających komfortu akustycznego.

• 4 styki normalnie otwarte (4NO): umożliwiają jednoczesne sterowanie czterema niezależnymi obwodami lub jednym obwodem trójfazowym z pełnym biegunem neutralnym.
• Prąd znamionowy 40A w kategorii AC-7a/b: gwarantuje wytrzymałość na prądy robocze i rozruchowe silników oraz innych odbiorników indukcyjnych.
• Napięcie cewki 230VAC: zasilanie bezpośrednio z fazy i N – brak konieczności stosowania dodatkowego zasilacza.
• Cicha praca: zredukowany poziom hałasu podczas załączania i wyłączania, idealny do biur, hoteli i pomieszczeń mieszkalnych.
• Kompaktowa budowa modułowa: łatwy montaż na szynie TH35 w rozdzielnicach elektrycznych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla łączników elektrycznych (kategoria użytkowania AC-7a/b). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodnie z dokumentacją producenta zapewniają bezpieczeństwo i długotrwałą niezawodność.

Zastosowanie

Stycznik ESC440S znajduje zastosowanie wszędzie tam, gdzie potrzebne jest zdalne lub automatyczne przełączanie obwodów o prądzie do 40A. Sprawdzi się zarówno w instalacjach przemysłowych, jak i w inteligentnych systemach zarządzania budynkiem.

• Sterowanie silnikami wentylatorów, pomp i klimatyzatorów.
• Załączanie i wyłączanie oświetlenia, grzałek oraz innych odbiorników rezystancyjnych i indukcyjnych.
• Współpraca z przekaźnikami, stycznikami pomocniczymi oraz sterownikami PLC w szafach sterowniczych.
• Automatyka budynkowa – sterowanie ogrzewaniem, bramami, roletami i systemami alarmowymi.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Momenty dokręcania śrub zacisków oraz przekroje przyłączanych przewodów dobieraj zgodnie z dokumentacją techniczną producenta – zapewni to prawidłową styczność i uniknięcie przegrzania.

FAQ

• Czy stycznik ma podświetlenie? Producent nie podaje informacji o podświetleniu. W standardowej wersji stycznik nie jest wyposażony w diodę sygnalizacyjną – stan cewki można sprawdzić za pomocą woltomierza lub dedykowanego wskaźnika.
• Jaki stopień ochrony ma ten stycznik? Dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się standardowy stopień ochrony IP20. Dokładne dane dla modelu ESC440S należy zweryfikować w karcie katalogowej producenta.
• Jakie obciążenie mogę podłączyć przy kategorii AC-7? Kategoria AC-7a/b jest przeznaczona do łączenia odbiorników indukcyjnych o małej indukcyjności (silniki wentylatorów, pomp) oraz rezystancyjnych (grzałki). Prąd 40A pozwala na sterowanie obwodami o mocy do ok. 9kW przy napięciu 230VAC (przy cosφ≈0,8).
