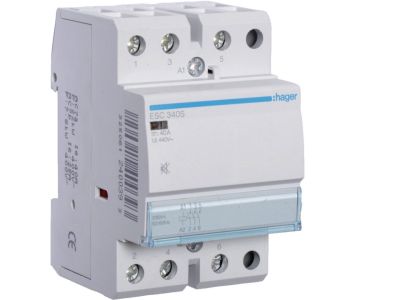

Stycznik cichy 230VAC 3NO 40A AC-7a/b | ESC340S Hager

Opis i Kluczowe Cechy

Stycznik cichy ESC340S to urządzenie przeznaczone do załączania i wyłączania obwodów elektrycznych poprzez podanie napięcia na cewkę. Wyposażony w cewkę 230VAC, trzy styki normalnie otwarte (3NO) oraz prąd znamionowy 40A w kategorii użytkowania AC-7a/b, zapewnia niezawodną pracę w obwodach sterowania silnikami i odbiornikami indukcyjnymi. Zastosowana konstrukcja gwarantuje cichą pracę, co docenisz w pomieszczeniach wymagających niskiego poziomu hałasu.

• Napięcie cewki 230VAC: umożliwia bezpośrednie podłączenie do standardowej sieci 230V bez konieczności stosowania dodatkowych transformatorów.
• 3 styki normalnie otwarte (3NO): pozwalają na jednoczesne przełączanie trzech niezależnych obwodów, co zwiększa funkcjonalność układu.
• Prąd znamionowy 40A w kategorii AC-7a/b: gwarantuje bezpieczną pracę przy sterowaniu silnikami oraz odbiornikami o charakterze indukcyjnym bez ryzyka przegrzania styków.
• Cicha praca: specjalna konstrukcja mechaniczna redukuje hałas podczas załączania, co jest szczególnie ważne w biurach, hotelach i domach jednorodzinnych.
• Niezawodne działanie: stycznik został zaprojektowany do częstego łączenia obwodów, zapewniając długą żywotność łączeniową.

Zgodność z Normami

Stycznik ESC340S spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Montaż i użytkowanie zgodnie z instrukcją producenta gwarantują bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Stycznik cichy ESC340S znajduje zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie wymagane jest niezawodne załączanie oraz wyłączanie odbiorników o znacznym obciążeniu. Dzięki kategorii AC-7a/b sprawdza się szczególnie w obwodach silnikowych.

• Sterowanie silnikami elektrycznymi (np. wentylatory, pompy, kompresory) w kategorii AC-7a/b.
• Załączanie i wyłączanie odbiorników grzewczych, oświetlenia oraz sygnalizacji w szafach sterowniczych.
• Realizacja impulsów sterujących do styczników większej mocy, przekaźników lub wejść PLC.
• Integracja z systemami inteligentnego budynku (BMS) do zdalnego zarządzania obwodami.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego 40A, a moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i wentylacji w szafie.

FAQ

• Jakie napięcie cewki ma stycznik ESC340S? Napięcie cewki wynosi 230VAC, co umożliwia bezpośrednie podłączenie do instalacji 230V.
• Do czego służy kategoria AC-7a/b? Kategoria AC-7a dotyczy łączenia obwodów silnikowych bez wyłączania silnika, a AC-7b obejmuje rozruch i wyłączanie silników. Stycznik ESC340S jest przystosowany do obu tych trybów.
• Czy stycznik ESC340S pracuje głośno? Nie, model ESC340S to stycznik cichy. Zastosowano w nim konstrukcję redukującą hałas podczas załączania, dzięki czemu nadaje się do pomieszczeń wymagających ciszy.
