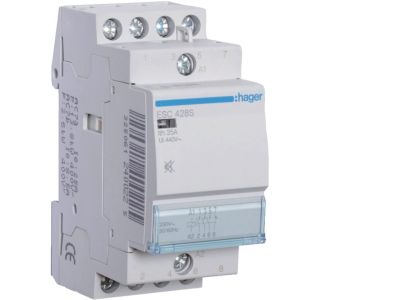

Stycznik cichy 230VAC 3NO+1NC 25A AC-7a/b | ESC428S Hager

Opis i Kluczowe Cechy

Stycznik cichy ESC428S to aparat modułowy przeznaczony do sterowania odbiornikami w instalacjach przemysłowych i budynkowych. Działa przy napięciu cewki 230 V AC i wyposażony jest w konfigurację styków 3NO+1NC. Prąd znamionowy 25 A w kategorii użytkowania AC-7a/b gwarantuje bezpieczną i pewną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.

• Konfiguracja styków 3NO+1NC: Trzy zestawy normalnie otwarte do załączania obwodów głównych oraz jeden zestaw normalnie zamknięty do sygnalizacji lub blokad – elastyczność w projektowaniu układów sterowania.
• Prąd znamionowy 25 A w AC-7a/b: Zapewnia niezawodne łączenie obciążeń indukcyjnych i rezystancyjnych, typowych dla silników małej mocy, grzałek i oświetlenia.
• Napięcie cewki 230 V AC: Umożliwia bezpośrednie sterowanie z typowych obwodów pomocniczych zasilanych napięciem sieciowym – upraszcza instalację.
• Cicha praca: Specjalna konstrukcja mechanizmu redukuje hałas podczas załączania, co zwiększa komfort w pomieszczeniach biurowych i mieszkalnych.
• Kompaktowa obudowa modułowa: Montaż na szynie TH35 (DIN) – oszczędność miejsca w rozdzielnicy i łatwa integracja z inną aparaturą modułową.

Zgodność z Normami

Stycznik ESC428S został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania standardów DIN dla aparatury modułowej, co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Stycznik cichy ESC428S znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezgłośne i niezawodne przełączanie obciążeń. Doskonale sprawdza się w systemach automatyki budynkowej oraz w szafach sterowniczych.

• Sterowanie silnikami małej mocy (wentylatory, pompy, klapy) w instalacjach HVAC.
• Załączanie i wyłączanie obwodów oświetlenia, grzejników elektrycznych oraz innych odbiorników rezystancyjnych i indukcyjnych.
• Wysyłanie impulsów sterujących do przekaźników, styczników wyższej mocy lub wejść PLC.
• Tworzenie układów sygnalizacji i blokad w szafach sterowniczych – dzięki stykowi NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego obwodu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie tych zaleceń może prowadzić do przegrzania lub uszkodzenia stycznika. Po zakończeniu montażu sprawdź poprawność połączeń oraz działanie mechanizmu.

FAQ

• Czy stycznik ESC428S ma wbudowane podświetlenie? Nie, w dostarczonym zestawie nie ma wbudowanej diody sygnalizacyjnej. W razie potrzeby podświetlenia można zastosować zewnętrzny moduł sygnalizacyjny montowany obok stycznika.
• Jaki jest stopień ochrony obudowy? Producent nie podaje w danych katalogowych stopnia IP. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się IP20 – dotyczy to również stycznika ESC428S.
• Czy styki NC pracują jako zwierne czy rozwierne? Styk NC (normalnie zamknięty) jest zwarciem w stanie spoczynku – przewodzi prąd, gdy cewka nie jest zasilona. Po podaniu napięcia na cewkę styk otwiera się. To standardowa konfiguracja tego typu styków pomocniczych.
