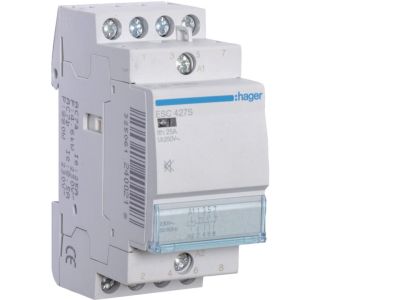

Stycznik cichy 230VAC 2NO+2NC 25A AC-7a/b | ESC427S Hager

Opis i Kluczowe Cechy

Stycznik cichy ESC427S to urządzenie przeznaczone do łączenia i rozłączania obwodów elektrycznych. Wyposażony w cewkę zasilaną napięciem 230VAC oraz zestaw styków 2NO+2NC, umożliwia niezależne sterowanie dwoma obwodami. Prąd znamionowy 25A w kategorii AC-7a/b zapewnia bezpieczną pracę przy obciążeniach rezystancyjnych i indukcyjnych, typowych dla instalacji domowych oraz lekkiego przemysłu.

• Konfiguracja styków 2NO+2NC: Umożliwia jednoczesne załączanie i rozłączanie dwóch niezależnych obwodów, co zwiększa elastyczność sterowania i oszczędza miejsce w rozdzielnicy.
• Prąd znamionowy 25A w kategorii AC-7a/b: Gwarantuje bezpieczne przełączanie obciążeń rezystancyjnych (np. grzałki) i indukcyjnych (np. silniki, cewki styczników) bez ryzyka przegrzania styków.
• Cicha praca: Specjalna konstrukcja ogranicza hałas podczas załączania, co docenisz w pomieszczeniach mieszkalnych, biurach lub miejscach wymagających niskiego poziomu dźwięku.
• Cewka 230VAC: Uniwersalne napięcie zasilania cewki umożliwia łatwą integrację z instalacjami jednofazowymi i trójfazowymi.
• Kompaktowa budowa modułowa: Umożliwia szybki montaż na szynie TH35 w rozdzielnicach, oszczędzając miejsce i ułatwiając rozbudowę instalacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej oraz posiada oznaczenie CE. Zgodny z ogólnymi normami dla aparatury modułowej (standard DIN). Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantują niezawodność i bezpieczeństwo.

Zastosowanie

Stycznik ESC427S znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz w lekkim przemyśle, wszędzie tam, gdzie wymagane jest ciche i niezawodne przełączanie obwodów.

• Sterowanie oświetleniem (w tym LED) oraz gniazdami wtyczkowymi w obwodach o prądzie do 25A.
• Załączanie i wyłączanie silników małej mocy (np. wentylatorów, pomp) oraz innych odbiorników indukcyjnych.
• Przekazywanie sygnałów sterujących do styczników nadrzędnych, przekaźników lub systemów automatyki budynkowej.
• Praca w szafach sterowniczych i rozdzielnicach jako element wykonawczy w układach PLC lub ręcznego sterowania.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego 25A oraz zabezpieczeń nadprądowych. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją techniczną producenta (jeśli nie podano, standardowo 0,5–1,2 Nm dla przewodów 1,5–6 mm²). Upewnij się, że obwód sterowania cewki jest zabezpieczony odpowiednim bezpiecznikiem.

FAQ

• Czy stycznik ESC427S nadaje się do sterowania silnikami? Tak, kategoria AC-7b (zawarta w AC-7a/b) dopuszcza pracę z obciążeniami indukcyjnymi, w tym silnikami jedno- i trójfazowymi. Należy jednak dobrać odpowiednią ochronę przeciążeniową i zwarciową zgodnie z danymi silnika.
• Jaki jest stopień ochrony tego stycznika? Producent nie podał konkretnego stopnia ochrony. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi >12 mm i brak ochrony przed wodą. Montaż w suchych pomieszczeniach.
• Czy stycznik rzeczywiście pracuje cicho? Tak, model ESC427S został zaprojektowany jako „cichy” – zastosowano rozwiązania tłumiące hałas mechaniczny podczas załączania rdzenia, co sprawdza się szczególnie w pomieszczeniach mieszkalnych i biurowych.
