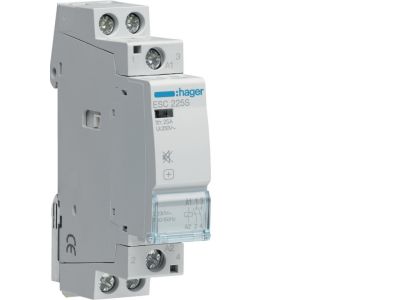

Stycznik cichy 230VAC 2NO 25A AC-7a/b | ESC225S Hager

Opis i Kluczowe Cechy

Stycznik cichy ESC225S, zasilany napięciem cewki 230V AC, wyposażony w dwa styki normalnie otwarte (2NO) o prądzie znamionowym 25A w kategorii AC-7a/b. Przeznaczony do załączania i wyłączania obwodów elektrycznych poprzez podanie napięcia na cewkę. Dzięki cichej pracy nadaje się do zastosowań w pomieszczeniach mieszkalnych i biurowych.

• Napięcie cewki 230V AC: Umożliwia bezpośrednie sterowanie z typowej instalacji oświetleniowej 230V, eliminując potrzebę dodatkowych transformatorów.
• 2 styki normalnie otwarte (2NO): Pozwalają na jednoczesne załączanie dwóch niezależnych obwodów, zwiększając elastyczność instalacji.
• Prąd znamionowy 25A w kategorii AC-7a/b: Gwarantuje bezpieczne sterowanie odbiornikami indukcyjnymi (cewki, dławiki) oraz silnikami o umiarkowanej mocy, bez ryzyka przegrzania styków.
• Cicha praca: Konstrukcja zredukowanego hałasu przełączania, odpowiednia do środowisk wymagających niskiego poziomu hałasu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury łączeniowej i jest oznaczony znakiem CE. Przeznaczony do montażu w rozdzielnicach zgodnie z obowiązującymi przepisami.

Zastosowanie

Stycznik ESC225S znajduje zastosowanie w automatyce budynkowej oraz przemyśle do zdalnego załączania i wyłączania obwodów elektrycznych.

• Sterowanie silnikami elektrycznymi (wentylatory, pompy, kompresory) w kategorii AC-7b.
• Załączanie odbiorników indukcyjnych, takich jak cewki styczników, przekaźników czy dławików (AC-7a).
• Zdalne włączanie i wyłączanie oświetlenia lub innych obwodów w systemach automatyki budynkowej.
• Praca w szafach sterowniczych i rozdzielnicach jako element wykonawczy.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obciążenia (dla 25A zalecany min. 2,5 mm²). Moment dokręcania zacisków zgodnie z dokumentacją producenta.

FAQ

• Jakie jest napięcie cewki stycznika ESC225S? Napięcie cewki wynosi 230V AC.
• Do jakich obciążeń mogę użyć tego stycznika? Prąd znamionowy 25A w kategorii AC-7a/b umożliwia sterowanie odbiornikami indukcyjnymi (np. cewki, dławiki) oraz silnikami o mocy odpowiedniej do tego prądu.
• Czy stycznik ma wbudowaną sygnalizację stanu? Producent nie przewiduje wbudowanej sygnalizacji; stan pracy można sprawdzić po załączonym obwodzie głównym lub mierząc napięcie na stykach.
