Stycznik bezpieczeństwa AC-3 9A 4kW 3P, 100-250V AC/DC, 2NO+2NC, AFS09-30-22-13, zaciski śrubowe | 1SBL137082R1322 ABB

Alternatywny kod produktu: 1SBL137082R1322

Opis i Kluczowe Cechy

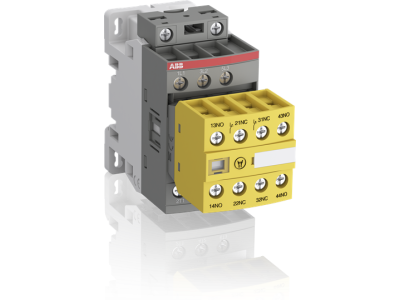

Stycznik bezpieczeństwa AC-3 9A (symbol 1SBL137082R1322) to 3-biegunowe urządzenie sterujące o maksymalnej mocy 4 kW przy napięciu 400 V AC. Przeznaczone do pracy z napięciem sterującym 100-250 V AC/DC, wyposażone w 2 styki normalnie otwarte (NO) i 2 styki normalnie zamknięte (NC) z zaciskami śrubowymi. Charakteryzuje się szerokim zakresem napięcia sterującego (100-250 V), który zapewnia stabilną pracę nawet przy dużych wahaniach napięcia w sieci. Wbudowana ochrona przeciwprzepięciowa chroni układ sterowania, a żółty blok styków pomocniczych ułatwia identyfikację obwodów bezpieczeństwa w maszynach.

• 3-biegunowa budowa (3P): Przeznaczony do sterowania silnikami trójfazowymi o mocy do 4 kW przy 400 V AC (AC-3), zapewniając niezawodne połączenie i odłączenie obwodów mocy.
• 2 styki NO + 2 styki NC z zaciskami śrubowymi: Umożliwiają budowę obwodów sterujących i sygnalizacyjnych – styki pomocnicze są montowane z przodu stycznika, co ułatwia dostęp i konserwację.
• Szeroki zakres napięcia sterującego 100-250 V AC/DC: Gwarantuje stabilną pracę przy wahaniach napięcia, redukując ryzyko awarii w niestabilnych sieciach zasilających.
• Wbudowana ochrona przeciwprzepięciowa: Chroni układ sterowania i elementy wykonawcze przed uszkodzeniami spowodowanymi przepięciami w sieci, wydłużając żywotność stycznika.
• Żółty blok styków pomocniczych: Ułatwia identyfikację obwodów bezpieczeństwa w maszynach i urządzeniach przemysłowych, zgodnie z normami EN ISO 13849 i EN 62061.

Zgodność z Normami

Stycznik spełnia wymagania norm EN ISO 13849 oraz EN 62061 dotyczące bezpieczeństwa maszyn i urządzeń. Posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik bezpieczeństwa AC-3 9A znajduje zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, gdzie wymagane jest niezawodne i bezpieczne załączanie obwodów mocy.

• Sterowanie silnikami trójfazowymi o mocy do 4 kW (np. pompy, wentylatory, przenośniki) w maszynach przemysłowych.
• Budowa obwodów bezpieczeństwa maszyn zgodnie z normami EN ISO 13849 i EN 62061 – styki NO/NC służą do sygnalizacji stanu pracy i awaryjnego zatrzymania.
• Zastosowania wymagające szerokiego zakresu napięcia sterującego (100-250 V) – stabilna praca w niestabilnych sieciach zasilających.
• Układy automatyki przemysłowej, gdzie potrzebne są dodatkowe styki pomocnicze do budowy złożonych obwodów sygnalizacyjnych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Stycznik należy zamontować na szynie DIN 35 mm lub do płyty montażowej, zachowując odpowiednie odstępy od innych urządzeń (szczegółowe dane w dokumentacji technicznej). Zaciski śrubowe należy dokręcić z odpowiednim momentem (zgodnie z zaleceniami producenta), aby zapewnić pewny kontakt elektryczny. Przewody sterujące i mocy powinny być dobrane zgodnie z obciążeniem i normami. Po montażu należy przeprowadzić testy działania, w tym sprawdzenie sygnalizacji styków pomocniczych.

FAQ

• Czy stycznik można stosować do silników o większej mocy niż 4 kW? Maksymalna moc dla AC-3 wynosi 4 kW przy 400 V AC – dla większych mocy należy dobrać stycznik o wyższej klasie prądowej.
• Jakie jest maksymalne napięcie pracy stycznika? Maksymalne napięcie obwodu mocy wynosi 690 V (IEC) lub 600 V (UL), natomiast napięcie sterujące mieści się w zakresie 100-250 V AC/DC.
• Czy stycznik posiada wbudowane bezpieczniki? Nie – stycznik nie posiada wbudowanych bezpieczników; ochrona obwodów powinna być zapewniona przez zewnętrzne zabezpieczenia (np. wyłączniki silnikowe).
