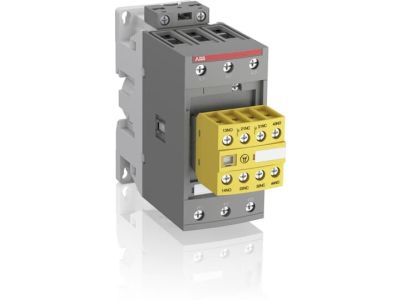

Stycznik bezpieczeństwa AC-3 53A 30kW 3P, 20-60V AC/DC, 2NO+2NC, AFS52-30-22-11, zaciski śrubowe | 1SBL367082R1122 ABB

Alternatywny kod produktu: 1SBL367082R1122

Opis i Kluczowe Cechy

Stycznik bezpieczeństwa AFS52-30-22-11 (symbol 1SBL367082R1122) to 3-biegunowe urządzenie przeznaczone do sterowania silnikami o mocy do 30 kW (AC-3) przy napięciu 400 V. Charakteryzuje się stałymi blokami styków pomocniczych 2NO+2NC z połączeniami śrubowymi oraz szerokim zakresem napięcia sterującego 20-60V AC/DC. Wysoka odporność na wahania napięcia i wbudowana ochrona przeciwprzepięciowa zapewniają stabilną pracę nawet w niestabilnych sieciach.

• 3-biegunowa konstrukcja: Przeznaczona do pracy z silnikami trójfazowymi o mocy do 30 kW (AC-3), zapewnia niezawodne łączenie obwodów mocy.
• Bloki styków pomocniczych 2NO+2NC: Umożliwiają budowę obwodów sprzężenia zwrotnego stanu, kluczowych w aplikacjach bezpieczeństwa maszyn.
• Szeroki zakres napięcia sterującego 20-60V AC/DC: Obejmuje standardowe napięcia sterujące w instalacjach przemysłowych, redukując potrzebę dodatkowych przetwornic.
• Połączenia śrubowe: Ułatwiają montaż i konserwację, zapewniając pewny styk elektryczny.
• Wbudowana ochrona przeciwprzepięciowa: Chroni układ sterowania przed skutkami przepięć sieciowych, wydłużając żywotność stycznika.

Zgodność z Normami

Stycznik spełnia wymogi norm bezpieczeństwa maszyn (EN ISO 13849, EN 62061) oraz standardy niskonapięciowe (IEC 60947-4-1). Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik AFS52-30-22-11 znajduje zastosowanie w układach sterowania silnikami oraz systemach bezpieczeństwa maszyn przemysłowych, gdzie wymagane są niezawodne i szybkie połączenia obwodów mocy.

• Sterowanie silnikami elektrycznymi o mocy do 30 kW w instalacjach przemysłowych.
• Budowa bezpiecznych obwodów sprzężenia zwrotnego w maszynach zgodnych z normami EN ISO 13849 i EN 62061.
• Zastosowania wymagające szerokiego zakresu napięcia sterującego 20-60V AC/DC.
• Instalacje narażone na wahania napięcia sieciowego dzięki wbudowanej ochronie przeciwprzepięciowej.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy zamontować na szynie DIN lub płycie montażowej, zachowując odpowiednie odstępy separacyjne między stycznikami. Połączenia śrubowe należy dokręcić z wymaganym momentem obrotowym (szczegóły w dokumentacji technicznej). Upewnić się, że napięcie sterujące mieści się w zakresie 20-60V AC/DC. Po montażu przeprowadzić testy działania i sprawdzić poprawność zwarć i rozwarć styków.

FAQ

• Jakie jest maksymalne obciążenie prądowe stycznika? Stycznik AFS52-30-22-11 przeznaczony jest do pracy z prądem znamionowym do 53A (AC-3) i 100A (AC-1), co pozwala na sterowanie silnikami o mocy do 30 kW przy napięciu 400 V.
• Czy stycznik posiada wbudowaną ochronę termiczną? Nie – ochrona przeciwprzepięciowa dotyczy jedynie układu sterowania. Do ochrony termicznej silnika należy stosować osobne przekaźniki lub zabezpieczenia termistorowe.
• Jakie napięcie sterujące jest wymagane do pracy stycznika? Stycznik działa w zakresie napięcia sterującego 20-60V AC/DC, co obejmuje najczęściej stosowane napięcia w instalacjach przemysłowych.
