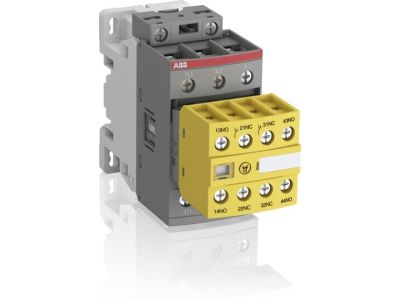

Stycznik bezpieczeństwa AC-3 32A 15kW 3P, 20-60V AC/DC, 2NO+2NC, AFS30-30-22-11, zaciski śrubowe | 1SBL277082R1122 ABB

Alternatywny kod produktu: 1SBL277082R1122

Opis i Kluczowe Cechy

Stycznik bezpieczeństwa AC-3 3-b2A o mocy 15 kW (3-biegunowy, symbol 1SBL277082R1122) to wysokiej klasy urządzenie zaprojektowane do sterowania silnikami o dużej mocy. Przystosowany do pracy z napięciem sterującym 20-60V AC/DC, gwarantuje stabilną pracę nawet w warunkach niestabilnego zasilania. Wyposażony w 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC) styki pomocnicze, z możliwością łatwej rozbudowy o dodatkowe bloki. Zaciski śrubowe zapewniają pewne połączenia elektryczne.

• Moc 15 kW (AC-3): Przystosowany do sterowania silnikami o mocy do 15 kW przy 400V AC, co czyni go odpowiednim do zastosowań przemysłowych.
• Napięcie sterujące 20-60V AC/DC: Szeroki zakres napięcia sterującego zapewnia niezawodność działania w różnych warunkach sieciowych, w tym przy wahaniach napięcia.
• 2NO + 2NC styki pomocnicze: Umożliwiają budowę obwodów sygnalizacji i sterowania bezpieczeństwem maszyn, z żółtym blokiem styków pomocniczych dla łatwej identyfikacji.
• Zaciski śrubowe: Zapewniają trwałe i pewne połączenie elektryczne, ułatwiając montaż i konserwację.
• Ochrona przeciwprzepięciowa wbudowana: Chroni układ sterowania przed uszkodzeniami spowodowanymi przepięciami, zwiększając niezawodność i żywotność stycznika.

Zgodność z Normami

Stycznik spełnia wymagania normy EN 60947-4-1 (styczniki i rozruszniki półprzewodnikowe) oraz jest zgodny z dyrektywami maszynowymi EN ISO 13849 i EN 62061. Posiada oznaczenie CE, potwierdzające zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Stycznik bezpieczeństwa AC-3 32A 15kW znajduje zastosowanie w instalacjach przemysłowych, maszynach oraz urządzeniach wymagających niezawodnego sterowania obwodami mocy i bezpieczeństwa.

• Sterowanie silnikami trójfazowymi o mocy do 15 kW w układach napędowych maszyn przemysłowych.
• Budowa obwodów bezpieczeństwa w maszynach zgodnie z normami EN ISO 13849 i EN 62061.
• Zastosowanie w rozdzielnicach energetycznych jako element zabezpieczający i sterujący.
• Wykorzystanie w systemach automatyki przemysłowej do kontroli i zabezpieczenia obwodów mocy.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Stycznik należy montować w odpowiednio wentylowanej przestrzeni, z zachowaniem wymaganych odstępów izolacyjnych. Zaciski śrubowe należy dokręcać z odpowiednim momentem, zgodnie z zaleceniami producenta. Po montażu należy przeprowadzić testy funkcjonalne układu, weryfikując poprawność działania stycznika i obwodów pomocniczych.

FAQ

• Czy stycznik posiada ochronę przeciwprzepięciową? Tak, stycznik wyposażony jest w wbudowaną ochronę przeciwprzepięciową, która zabezpiecza układ sterowania przed uszkodzeniami spowodowanymi przepięciami.
• Jakie jest maksymalne napięcie sterujące stycznika? Maksymalne napięcie sterujące wynosi 60V AC/DC, natomiast minimalne napięcie sterujące to 20V AC/DC.
• Czy możliwa jest rozbudowa stycznika o dodatkowe bloki styków pomocniczych? Tak, stycznik posiada konstrukcję blokową, co umożliwia łatwą rozbudowę o dodatkowe bloki styków pomocniczych.
