Stycznik AC-6B, 50kVAr/400V, 1NO+1NC, AC 230V, 50 Hz | 3RT2636-1AP03 Siemens

Alternatywny kod produktu: 3RT26361AP03

Opis i Kluczowe Cechy

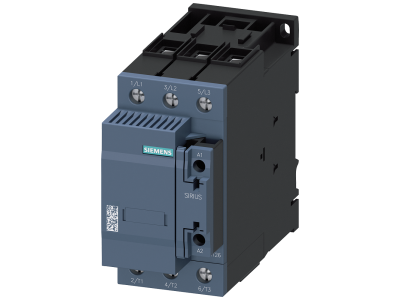

Stycznik kondensatorowy Siemens SIRIUS 3RT2636-1AP03 to urządzenie kategorii AC-6B, zaprojektowane do przełączania baterii kondensatorów oraz innych obciążeń pojemnościowych. Przystosowany do pracy przy napięciu 400 V i mocy biernej do 50 kVAr, zapewnia niezawodną komutację bez ryzyka przeciążeń styków. Wyposażony w zestyk pomocniczy 1NO+1NC oraz cewkę sterującą AC 230 V / 50 Hz. Szerokość modułu (wielkość S2) umożliwia montaż w standardowych rozdzielnicach, a przyłącza śrubowe ułatwiają szybkie i pewne okablowanie.

• Kategoria AC-6B i moc 50 kVAr / 400 V: Zaprojektowany do łączenia i rozłączania baterii kondensatorów bez przegrzewania styków – idealny do kompensacji mocy biernej w instalacjach przemysłowych.
• Zestyki pomocnicze 1NO+1NC: Umożliwiają sygnalizację stanu łącznika lub realizację prostych układów blokad bez konieczności stosowania dodatkowych modułów.
• Cewka AC 230 V / 50 Hz: Standardowe napięcie sterowania dostępne w większości obwodów sterowniczych, co upraszcza integrację z istniejącą instalacją.
• Przyłącza śrubowe: Pewny i trwały montaż przewodów – łatwy dostęp do zacisków, bez potrzeby stosowania specjalistycznych narzędzi.
• System modułowy SIRIUS: Pełna kompatybilność z aparaturą łączeniową i zabezpieczeniową Siemens – możliwość tworzenia złożonych rozdzielnic z fabrycznie testowanymi kombinacjami.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z międzynarodowymi wymaganiami bezpieczeństwa i eksploatacji. Posiada certyfikaty CE oraz dopuszczenia według norm IEC i UL/CSA, co potwierdza jego zdolność do pracy w instalacjach o różnych standardach światowych. Wszystkie parametry elektryczne są deklarowane zgodnie z wymaganiami kategorii AC-6B.

Zastosowanie

Stycznik kondensatorowy 3RT2636 dedykowany jest do przełączania obciążeń pojemnościowych, gdzie występują duże prądy załączenia i stany nieustalone. Sprawdzi się zarówno w przemysłowych systemach kompensacji mocy biernej, jak i w układach z przekształtnikami częstotliwości.

• Sterowanie bateriami kondensatorów w szafach kompensacyjnych mocy biernej.
• Łączenie obwodów wyjściowych przekształtników częstotliwości (przy obciążeniach pojemnościowych).
• Układy automatyki budynkowej wymagające załączania dużych grup odbiorników o charakterze pojemnościowym.
• Jako element rozdzielnic głównych i podrozdzielnic w przemyśle – współpraca z modułowymi systemami sterowania.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV), z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie mocuje się na szynie DIN TH35 (35 mm) w pozycji pionowej. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (zgodnie z normą PN-HD 60364). Momenty dokręcania zacisków śrubowych – według dokumentacji producenta. Nie stosować nadmiernej siły, aby nie uszkodzić połączeń.

FAQ

• Czy stycznik ma podświetlenie / sygnalizację LED? Stycznik 3RT2636-1AP03 nie posiada wbudowanego podświetlenia. Stan załączenia można kontrolować za pomocą zestyku pomocniczego (1NO+1NC) podłączonego do lampki sygnalizacyjnej w obwodzie sterowniczym.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje w danych katalogowych konkretnego stopnia IP. W standardowych warunkach rozdzielnicy stycznik osiąga ochronę IP20 (jak typowa aparatura modułowa). W razie pracy w trudnym środowisku należy zastosować osłony lub obudowę o wyższym IP.
• W jakim trybie pracy pracuje główny tor prądowy? Stycznik jest przystosowany do kategorii AC-6B, czyli łączenia obciążeń pojemnościowych. W tej kategorii występują wyższe prądy udarowe przy załączaniu – stycznik został przystosowany do takich warunków. Nie jest przeznaczony do sterowania silnikami (AC-3) ani nagrzewnicami rezystancyjnymi (AC-1).
