Stycznik AC-6B, 16,7kVAr/400V, 1NO+2NC, AC 230V, 50Hz, 3-biegunowy | 3RT2625-1AP05 Siemens

Alternatywny kod produktu: 3RT26251AP05

Opis i Kluczowe Cechy

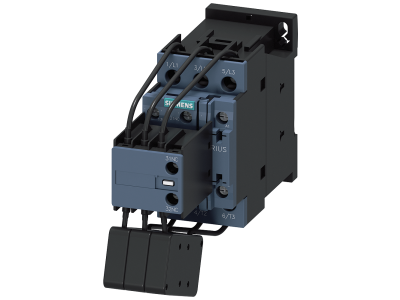

Stycznik kondensatorowy Siemens SIRIUS 3RT2625-1AP05 (3RT26) przeznaczony do przełączania obciążeń pojemnościowych, takich jak baterie kondensatorów czy przekształtniki częstotliwości. Kategoria AC-6B, moc bierna 16,7 kVAr przy napięciu 400 V, cewka sterowana napięciem AC 230 V 50 Hz. Układ styków głównych 1NO+2NC umożliwia sygnalizację lub sterowanie pomocnicze. Trzy bieguny pozwalają na pracę w obwodach trójfazowych. Kompaktowa budowa i przednie przyłącza upraszczają okablowanie i oszczędzają miejsce w rozdzielnicy.

• Kategoria AC-6B: optymalnie dopasowany do łączenia obciążeń pojemnościowych, redukuje ryzyko przeciążeń prądami udarowymi podczas załączania kondensatorów.
• Moc bierna 16,7 kVAr / 400 V: umożliwia bezpieczne przełączanie baterii kondensatorów o tej mocy bez przegrzewania styków.
• Styki pomocnicze 1NO+2NC: zintegrowane łączniki pomocnicze redukują potrzebę dodatkowych elementów, upraszczają konstrukcję i zwiększają niezawodność.
• Cewka AC 230 V 50 Hz: kompatybilność z typowymi napięciami sterującymi w instalacjach przemysłowych i budynkowych.
• Kompaktowa budowa i przednie przyłącza: łatwy montaż na szynie TH35 oraz szybkie okablowanie, co skraca czas instalacji.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w globalnych aplikacjach. Posiada certyfikat CE.

Zastosowanie

Stycznik kondensatorowy SIRIUS 3RT26 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obciążeń pojemnościowych w układach trójfazowych.

• Automatyczne załączanie i odłączanie baterii kondensatorów w systemach kompensacji mocy biernej.
• Sterowanie przekształtnikami częstotliwości w napędach elektrycznych.
• Łączenie obciążeń pojemnościowych w rozdzielnicach głównych i podrozdzielniach.
• Zastosowanie w automatyce przemysłowej i instalacjach budynkowych wymagających pracy w kategorii AC-6B.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montować na szynie TH35 (DIN). Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia zgodnie z dokumentacją techniczną. Moment dokręcania zacisków oraz parametry okablowania – według wytycznych producenta.

FAQ

• Czy stycznik ma podświetlenie? Standardowo styczniki kondensatorowe SIRIUS 3RT26 nie są wyposażone w podświetlenie. Sygnalizacja stanu załączenia może być realizowana za pomocą zewnętrznych łączników pomocniczych lub przekaźników.
• Dla jakich obciążeń przeznaczony jest ten stycznik? Przeznaczony jest do przełączania obciążeń pojemnościowych w kategorii AC-6B – przede wszystkim baterii kondensatorów do kompensacji mocy biernej oraz przekształtników częstotliwości.

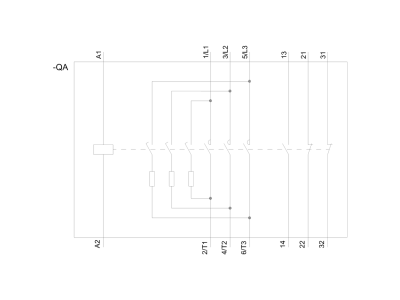

• Jaki jest układ styków pomocniczych? Stycznik posiada jeden zestyk normalnie otwarty (NO) i dwa zestyki normalnie zamknięte (NC) – łącznie 1NO+2NC, co umożliwia sygnalizację i realizację prostych układów sterowania.
