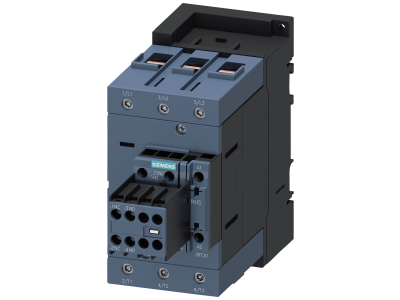

Stycznik AC3:55KW,2NO+2NC,230VAC 50HZ | 3RT2047-1AP04 Siemens

Alternatywny kod produktu: 3RT20471AP04

Opis i Kluczowe Cechy

Stycznik modułowy 3RT2047-1AP04 przeznaczony do zastosowań w kategorii użytkowania AC3, o mocy 55 kW i napięciu cewki 230 V AC 50 Hz. Wyposażony w zestaw styków pomocniczych 2NO+2NC, co zapewnia elastyczność w układach sterowania i sygnalizacji. Konstrukcja przystosowana do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych.

• Moc 55 kW w kategorii AC3: Umożliwia niezawodne przełączanie silników o dużym obciążeniu – idealne do zastosowań przemysłowych i automatyki budynkowej.
• Styki pomocnicze 2NO+2NC: Zapewniają dodatkowe obwody sygnalizacji, blokad lub sterowania – bez potrzeby stosowania dodatkowych przekaźników.
• Napięcie cewki 230 V AC 50 Hz: Kompatybilne z typowymi instalacjami oświetleniowymi i gniazdami w obiektach przemysłowych i komercyjnych.
• Wysoka trwałość łączeniowa: Stycznik zaprojektowany do długotrwałej pracy w trudnych warunkach eksploatacyjnych – minimalizuje ryzyko awarii i przestojów.
• Kompaktowa obudowa: Zajmuje niewiele miejsca w rozdzielnicy, co ułatwia zagęszczenie aparatury i optymalne wykorzystanie przestrzeni montażowej.

Zgodność z Normami

Stycznik został wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa i jakości, posiada deklarację zgodności CE. Przeznaczony do pracy w sieciach niskiego napięcia, spełnia wymogi stawiane aparaturze modułowej w obrębie Unii Europejskiej.

Zastosowanie

Stycznik 3RT2047-1AP04 znajduje zastosowanie przede wszystkim w układach sterowania silnikami asynchronicznymi (kategoria AC3) oraz w automatyce przemysłowej i budynkowej. Dzięki stylom pomocniczym może pełnić również funkcje sygnalizacyjne i blokadowe.

• Bezpośrednie załączanie i wyłączanie silników o mocy do 55 kW (AC3) – pompy, wentylatory, sprężarki.
• Sterowanie odbiornikami rezystancyjnymi (AC1) w piecach, grzejnikach lub instalacjach oświetleniowych.
• Impulsowe sterowanie styczników wyższej mocy, przekaźników lub wejść PLC – dzięki zestykom pomocniczym.
• Realizacja obwodów sygnalizacji stanu pracy i zabezpieczeń w szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta oraz obowiązującymi normami (np. PN-IEC 60364). Zawsze stosuj przewody o odpowiedniej obciążalności prądowej, nie mniejszej niż prąd znamionowy obwodu.

FAQ

• Czy stycznik posiada podświetlenie lub wbudowany wskaźnik stanu? Model 3RT2047-1AP04 nie jest wyposażony w podświetlenie. Do sygnalizacji stanu zaleca się wykorzystanie styków pomocniczych (2NO+2NC) oraz zewnętrznych lamp sygnalizacyjnych.
• Jaki jest stopień ochrony stycznika? Dla aparatury modułowej montowanej w rozdzielnicach typowym stopniem ochrony jest IP20 (osłona przed dotykiem palcem). Dokładna wartość dla konkretnego urządzenia może być podana w karcie katalogowej producenta.
• Do jakich obwodów można używać stycznika – AC1, AC3, AC4? Stycznik przeznaczony jest do kategorii AC3 (silniki klatkowe – rozruch, wyłączanie pod obciążeniem). Może być stosowany w kategorii AC1 (obciążenia rezystancyjne) z odpowiednim współczynnikiem mocy. Nie jest zalecany do kategorii AC4 (częste hamowanie przeciwprądem) bez weryfikacji producenta.
