Stycznik AC-3, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 1NO+1NC, przyłącze śrubowe | 3RT2023-1FB40 Siemens

Alternatywny kod produktu: 3RT20231FB40

Opis i Kluczowe Cechy

Stycznik mocy Siemens 3RT2023-1FB40 z serii SIRIUS 3RT2 przeznaczony jest do przełączania silników w kategorii AC-3. Urządzenie 3-biegunowe o prądzie znamionowym 9 A i mocy 4 kW przy napięciu 400 V AC zapewnia bezpieczne sterowanie odbiornikami indukcyjnymi. Cewka sterowana napięciem stałym 24 V DC (z wbudowaną kombinacją diod tłumiących przepięcia) oraz styki pomocnicze 1NO+1NC umożliwiają elastyczną integrację w układach automatyki. Wielkość konstrukcyjna S0 i przyłącze śrubowe gwarantują kompaktową zabudowę oraz pewne połączenie przewodów.

• Prąd znamionowy AC-3: 9 A / Moc 4 kW przy 400 V: Bezpieczne przełączanie silników o średnim obciążeniu bez ryzyka przegrzania styków, zgodne z kategorią użytkowania AC-3.

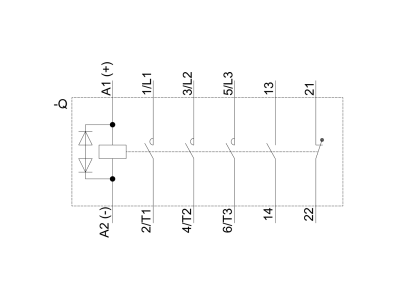

• Napięcie cewki: DC 24 V z kombinacją diod: Cicha, bezawaryjna praca w układach sterowania niskim napięciem stałym; wbudowany tłumik przepięć chroni cewkę i elektronikę sterującą.
• Styki pomocnicze: 1NO+1NC: Sygnalizacja stanu załączenia/wyłączenia oraz realizacja prostych funkcji blokad bez konieczności stosowania dodatkowych modułów.
• Przyłącze śrubowe, wielkość S0: Szybki i pewny montaż przewodów o odpowiednim przekroju, łatwe okablowanie w rozdzielnicy lub szafie sterowniczej.
• Modułowy system SIRIUS: Współpraca z innymi elementami systemu (łączniki pomocnicze, wyzwalacze, moduły AS-i/IO-Link) umożliwia skalowanie i optymalizację nakładów okablowania.

Zgodność z Normami

Stycznik 3RT2023-1FB40 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA (w tym odpowiedniki UL 508 i CSA C22.2). Urządzenie jest dopuszczone do obrotu na rynku europejskim z certyfikatem CE. Dzięki konstrukcji przystosowanej do pracy w warunkach przemysłowych oraz gotowości do zastosowań z silnikami o klasie sprawności IE3/IE4, produkt nadaje się do instalacji wymagających zgodności z aktualnymi standardami efektywności energetycznej.

Zastosowanie

Stycznik Siemens 3RT2 przeznaczony jest przede wszystkim do łączenia i rozłączania silników elektrycznych w obwodach prądu przemiennego. Dzięki kategorii AC-3 oraz kompaktowej budowie znajduje zastosowanie w:

• Sterowanie trójfazowymi silnikami asynchronicznymi w maszynach przemysłowych, pompach, wentylatorach i sprężarkach.
• Układy automatyki budynkowej i przemysłowej – przełączanie odbiorników za pośrednictwem sterowników PLC lub przekaźników.
• Budowa rozdzielnic i szaf sterowniczych – jako element modułowego systemu SIRIUS, łatwo rozbudowywany o moduły pomocnicze.
• Aplikacje wymagające częstego łączenia – stycznik wytrzymuje dużą liczbę cykli łączeniowych przy zachowaniu niezawodności.

Wskazówki Montażowe

Montaż i przyłączanie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy – przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i sterujące. Stycznik mocowany jest na szynie DIN TH35 (lub przykręcany – zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu znamionowego i rodzaju obciążenia. Moment dokręcania śrub przyłączeniowych stosować według danych podanych w karcie produktu. W przypadku okablowania cewki DC należy zwrócić uwagę na polaryzację (dioda tłumiąca jest wbudowana, nie wymaga zewnętrznych elementów ochronnych).

FAQ

• Czy stycznik posiada wbudowane zabezpieczenie przeciwprzepięciowe cewki? Tak, urządzenie wyposażone jest w kombinację diod (tzw. tłumik diodowy) montowaną fabrycznie, co eliminuje konieczność stosowania zewnętrznych warystorów lub diod gaszących.
• Jaki jest tryb pracy styków głównych? Styki główne przeznaczone są do pracy w kategorii AC-3 (rozruch i wyłączanie silników pierścieniowych). Przy prądzie znamionowym 9 A i napięciu 400 V stycznik zapewnia trwałość łączeniową odpowiednią do typowych aplikacji przemysłowych.
• Czy można stosować stycznik z innymi napięciami sterowania niż DC 24 V? Model 3RT2023-1FB40 jest dedykowany do cewki DC 24 V. Stosowanie innego napięcia może uszkodzić uzwojenie. Dla wersji z cewkami AC lub innych napięć DC należy wybrać odpowiedni wariant z serii 3RT2.
