Stycznik sprzęgający,AC-3,95A/45kW/400V,3-bieg.,DC24V,1NO+1NC,przyłącze śrubowe/przyłącze sprężynowe | 3RT2046-3KB40 Siemens

Alternatywny kod produktu: 3RT20463KB40

Opis i Kluczowe Cechy

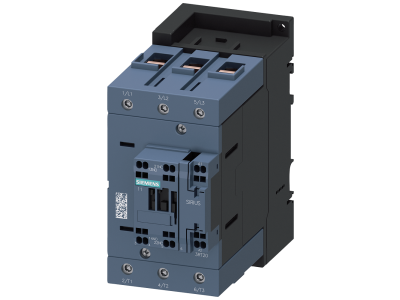

Stycznik sprzęgający Siemens SIRIUS 3RT2046-3KB40 przeznaczony do przełączania silników oraz obwodów pomocniczych i sterowniczych. Zaprojektowany specjalnie do bezpośredniego połączenia z elektronicznymi układami sterowania, w tym z wyjściami PLC. Urządzenie oferuje prąd AC-3 95 A i moc 45 kW przy 400 V, co umożliwia bezpieczną pracę z silnikami o znacznym obciążeniu. Cewka sterowana napięciem DC 24 V pozwala na integrację z niskonapięciowymi systemami automatyki. Wbudowany warystor chroni obwód przed przepięciami, a zestyki pomocnicze 1NO+1NC zwiększają funkcjonalność układu. Obwód główny wyposażono w przyłącze śrubowe, natomiast obwód sterowniczy i pomocniczy w przyłącze sprężynowe, co zapewnia szybki i odporny na wibracje montaż.

• Prąd AC-3 95 A / moc 45 kW przy 400 V: Umożliwia przełączanie silników o dużym obciążeniu z zachowaniem wysokiej niezawodności styków bez ryzyka przegrzania.
• Cewka DC 24 V (0,8–1,2 US): Kompatybilna z typowymi niskonapięciowymi układami sterowania, PLC i przekaźnikami, ułatwia integrację w nowoczesnych instalacjach automatyki.
• Zintegrowany warystor: Chroni cewkę i układ sterowniczy przed przepięciami łączeniowymi, wydłużając żywotność urządzenia.
• Styki pomocnicze 1NO+1NC: Pozwalają na sygnalizację stanu pracy lub realizację dodatkowych funkcji bez konieczności stosowania zewnętrznych modułów.
• Przyłącze sprężynowe w obwodzie sterowniczym: Umożliwia szybkie, bezobsługowe i odporne na wibracje podłączenie, skracając czas montażu.

Zgodność z Normami

Stycznik 3RT2046-3KB40 posiada dopuszczenia międzynarodowe, w tym zgodność z normami IEC i UL/CSA. Jest przystosowany do pracy z silnikami o klasie sprawności IE3/IE4. Urządzenie spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co potwierdza oznakowanie CE.

Zastosowanie

Stycznik sprzęgający Siemens SIRIUS znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych, gdzie wymagane jest niezawodne przełączanie silników oraz obwodów sterowniczych.

• Sterowanie trójfazowymi silnikami asynchronicznymi w układach rozruchowych i przełączania gwiazda/trójkąt.
• Bezpośrednie podłączenie do wyjść PLC lub przekaźników w systemach automatyki przemysłowej (sprzęganie sygnałów sterujących).
• Obwody pomocnicze i sygnalizacyjne – wykorzystanie zestyku NO/NC do monitorowania stanu łącznika.
• Instalacje w szafach sterowniczych o ograniczonej przestrzeni dzięki kompaktowej budowie wielkości S3.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od źródła. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub przykręcenia do płyty montażowej. Dobierz przekrój przewodów do prądu znamionowego (95 A dla obwodu głównego). Moment dokręcania śrub przyłączy głównych i sterowniczych stosuj zgodnie z dokumentacją producenta. W przypadku przyłączy sprężynowych używaj odpowiedniego narzędzia do wciśnięcia przewodu.

FAQ

• Czy stycznik ma podświetlenie (LED) sygnalizujące załączenie? Nie, stycznik nie posiada wbudowanego podświetlenia – stan pracy można monitorować za pomocą zestyku pomocniczego NO/NC podłączonego do lampki sygnalizacyjnej lub wejścia PLC.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy zapewnia ochronę co najmniej IP20. W przypadku zabudowy w obudowie szczelnej stopień ochrony determinuje użyta skrzynka.
• W jakim trybie pracują styki główne i pomocnicze? Styki główne przeznaczone są do pracy w kategorii AC-3 (przełączanie silników). Styki pomocnicze – w zależności od zastosowania – mogą pracować w obwodach sterowniczych AC-15 lub DC-13 (dane normatywne tych styków należy sprawdzić w dokumentacji technicznej producenta).
