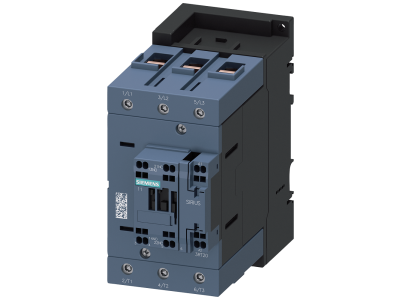

Stycznik,AC-3,95A/45kW/400V,3-bieg.,AC230V/50Hz,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2046-3AP00 Siemens

Alternatywny kod produktu: 3RT20463AP00

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2046-3AP00 to urządzenie z serii 3RT2, przeznaczone do załączania i wyłączania silników trójfazowych w kategorii AC-3. Oferuje prąd 95 A i moc 45 kW przy 400 V, a jego kompaktowa obudowa w wielkości S3 pozwala oszczędzić miejsce w szafie sterowniczej. Model wyposażono w styki pomocnicze 1NO+1NC, cewkę AC 230 V/50 Hz oraz innowacyjne przyłącze śrubowe (obwód główny) i sprężynowe (obwód sterowniczy). Dzięki wysokiej niezawodności styku i gotowości do pracy z silnikami IE3/IE4 stycznik sprawdza się w wymagających instalacjach przemysłowych.

• Prąd AC-3 95 A i moc 45 kW przy 400 V: Umożliwia bezpieczne sterowanie silnikami o dużym obciążeniu bez ryzyka przegrzania styków.
• Styki pomocnicze 1NO + 1NC: Zapewniają sygnalizację stanu i dodatkowe obwody sterowania, redukując potrzebę zewnętrznych przekaźników.
• Przyłącze sprężynowe obwodu sterowniczego: Umożliwia szybki, bezobsługowy montaż odporny na wibracje – bez użycia narzędzi.
• Kompaktowa budowa w wielkości S3: Oszczędza cenną przestrzeń w szafie, zachowując pełną wydajność przełączania.
• Gotowość do pracy z silnikami IE3/IE4: Zapewnia zgodność z nowoczesnymi, energooszczędnymi napędami i aktualnymi przepisami.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC i UL/CSA, co potwierdza dopuszczenie do stosowania na całym świecie. Jest przygotowany do pracy z silnikami o klasie sprawności IE3 oraz IE4 zgodnie z obowiązującymi przepisami efektywności energetycznej. Posiada certyfikat CE.

Zastosowanie

Stycznik mocy SIRIUS 3RT2 przeznaczony jest do załączania i wyłączania obwodów silników indukcyjnych oraz innych odbiorników w instalacjach przemysłowych i budynkowych.

• Sterowanie silnikami trójfazowymi o mocy do 45 kW w kategorii AC-3, np. w pompach, wentylatorach, sprężarkach.
• Załączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych w szafach sterowniczych maszyn.
• Integracja z systemami automatyki budynkowej i sterownikami PLC poprzez cewkę 230 V AC.
• Tworzenie rozbudowanych układów przełączania z wykorzystaniem modułów połączeniowych i akcesoriów systemu SIRIUS.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odciążony. Momenty dokręcania śrub oraz przekroje przewodów dobierz zgodnie z dokumentacją producenta (zalecane: 2,5–16 mm² dla obwodu głównego). W przypadku przyłączy sprężynowych wystarczy wsunąć odpowiednio odizolowany przewód.

FAQ

• Czy stycznik ma podświetlenie lub wbudowany wskaźnik LED? W standardowym wyposażeniu stycznik nie posiada podświetlenia ani wskaźnika LED. Do sygnalizacji stanu można wykorzystać styki pomocnicze 1NO+1NC i podłączyć zewnętrzną lampkę.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Podobnie jak większość aparatury modułowej do szaf sterowniczych, stycznik przeznaczony jest do montażu wewnątrz rozdzielnicy o IP co najmniej IP20, co zapewnia ochronę przed dotykiem i ciałami stałymi.
• W jakim trybie pracy pracują styki główne? Styki główne są przystosowane do kategorii użytkowania AC-3 (załączanie silników klatkowych podczas rozruchu i wyłączanie podczas pracy). Kategoria AC-3 jest standardem dla sterowania silnikami indukcyjnymi.
