Stycznik sprzęgający, AC-3, 7 A/3 kW/400V, 3-biegunowy, DC 24V, 1NC, przyłącze śrubowe | 3RT2015-1UB42 Siemens

Alternatywny kod produktu: 3RT20151UB42

Opis i Kluczowe Cechy

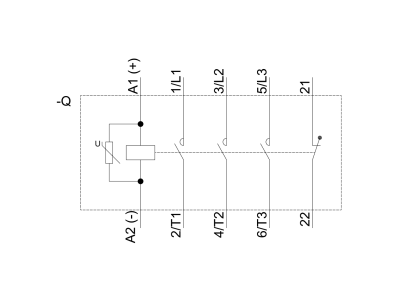

Stycznik sprzęgający Siemens 3RT2015-1UB42 z serii SIRIUS 3RT2 to kompaktowe urządzenie przeznaczone do przełączania silników w kategorii AC-3. Prąd zwarciowy 7 A i moc 3 kW przy 400 V zapewniają pewne sterowanie odbiornikami przy znacznym obciążeniu. Trzy biegi główne, cewka DC 24 V oraz zintegrowany warystor chroniący przed przepięciami sprawiają, że stycznik nadaje się do wymagających aplikacji przemysłowych. Wyposażony w 1 styk pomocniczy NC i przyłącze śrubowe wielkości S00, umożliwia łatwe okablowanie. Należy do modułowego systemu SIRIUS zapewniającego kompatybilność z akcesoriami i redukcję nakładów okablowania.

• Kategoria użytkowania AC-3 / prąd 7 A: Gwarantuje niezawodne załączanie i wyłączanie silników asynchronicznych klatkowych przy pełnym obciążeniu – bez ryzyka przegrzania styków.
• Moc 3 kW przy 400 V: Odpowiada typowym obciążeniom silnikowym w instalacjach przemysłowych, zapewniając bezpieczne przełączanie energii.
• Cewka DC 24 V: Umożliwia bezpośrednie sterowanie z układów automatyki o niskim napięciu stałym, co eliminuje konieczność stosowania dodatkowych przetwornic.
• Zintegrowany warystor: Tłumi przepięcia indukowane przez cewkę, chroniąc styki i układ sterowania przed uszkodzeniem.
• Styk pomocniczy 1 NC + przyłącze śrubowe: Ułatwia realizację obwodów sygnalizacji i blokad, a solidne zaciski śrubowe zapewniają pewne połączenie przewodów.

Zgodność z Normami

Stycznik Siemens 3RT2015-1UB42 jest dopuszczony na całym świecie zgodnie z wymaganiami norm IEC oraz UL/CSA. Posiada certyfikację CE i jest gotowy do pracy z silnikami o klasie sprawności IE3/IE4. Wszystkie parametry techniczne są zgodne z deklaracją producenta.

Zastosowanie

Stycznik sprzęgający 3RT2 sprawdza się w różnorodnych aplikacjach przemysłowych i automatyce budynkowej. Dzięki niewielkim wymiarom i modułowej konstrukcji SIRIUS można go łatwo integrować w rozdzielnicach i szafach sterowniczych.

• Sterowanie silnikami asynchronicznymi w kategorii AC-3 – załączanie/wyłączanie przy pełnym obciążeniu.
• Impulsowanie styczników wyższych mocy jako łącznik pomocniczy w układach kaskadowych.
• Współpraca z przekaźnikami przeciążeniowymi, wyzwalaczami i modułami funkcyjnymi w ramach systemu SIRIUS.
• Zastosowania w sterownikach PLC, gdzie niskonapięciowy sygnał DC 24 V bezpośrednio załącza stycznik.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające.

Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przyłącza śrubowe należy dokręcać momentem zgodnym z dokumentacją techniczną producenta (zalecany 0,8–1,2 Nm dla przewodów 1,5–4 mm²). Przekrój przewodów dobrać do prądu znamionowego 7 A i kategorii użytkowania. Zintegrowany warystor nie wymaga osobnego podłączenia.

FAQ

• Czy stycznik posiada podświetlenie (LED) sygnalizujące stan załączenia? Nie, model 3RT2015-1UB42 nie jest wyposażony w diodę sygnalizacyjną. Stan pracy można sprawdzić za pomocą styku pomocniczego NC podłączonego do obwodu sygnalizacji lub wizualnej kontroli mechanicznego wskaźnika na obudowie.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP dla samego stycznika. W typowych warunkach montażu wewnątrz rozdzielnicy (IP20) aparatura zapewnia ochronę przed dotykiem. W środowiskach zapylonych lub wilgotnych należy stosować dodatkowe osłony obudowy.
• Czy stycznik pracuje tylko w trybie AC-3, czy także w innych kategoriach? Katalog podaje kategorię AC-3e/AC-3 dla przełączania silników. Nie zaleca się stosowania w kategoriach niższych (np. AC-1) bez weryfikacji parametrów – w takich przypadkach prąd może być wyższy. Sprawdź dokumentację techniczną dla konkretnej aplikacji.
