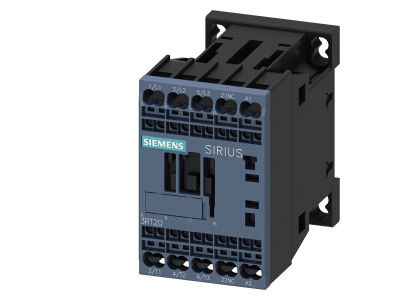

Stycznik AC-3, 7 A/3 kW/400V, 3-biegunowy, AC 24V, 50/60Hz, 1NC, przyłącze sprężynowe | 3RT2015-2AB02 Siemens

Alternatywny kod produktu: 3RT20152AB02

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2015-2AB02 to trójbiegunowe urządzenie przeznaczone do pracy w kategorii AC-3, umożliwiające przełączanie silników o mocy do 3 kW przy napięciu 400 V. Prąd znamionowy 7 A gwarantuje bezpieczną i niezawodną pracę w obwodach o znacznym obciążeniu. Wyposażony w cewkę sterującą AC 24 V (50/60 Hz) oraz zintegrowany styk pomocniczy 1NC. Przyłącze sprężynowe umożliwia szybkie, bezobsługowe i odporne na wibracje podłączenie przewodów. Urządzenie należy do wielkości S00 i stanowi część modułowego systemu SIRIUS, co zapewnia elastyczność konfiguracji i łatwą rozbudowę instalacji.

• Kategoria AC-3 / prąd 7 A: Bezpieczne przełączanie silników indukcyjnych – wysoka niezawodność styków przy rozruchu i odłączaniu obwodu.
• Moc 3 kW przy 400 V: Odpowiedni do zasilania typowych silników małej i średniej mocy w przemyśle i automatyce budynkowej.
• Cewka sterująca AC 24 V: Niskie napięcie sterowania zwiększa bezpieczeństwo obsługi, a standardowe 50/60 Hz umożliwia łatwe wysterowanie z PLC lub przekaźników.
• Styk pomocniczy 1NC: Zapewnia sygnalizację stanu otwarcia stycznika – idealny do obwodów bezpieczeństwa i sygnalizacji awarii.
• Przyłącze sprężynowe: Szybki montaż bez użycia narzędzi, odporny na wibracje – redukuje czas instalacji i eliminuje ryzyko poluzowania połączeń.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania w instalacjach na całym świecie. Posiada certyfikat CE. Urządzenie jest przystosowane do pracy z silnikami klasy IE3/IE4, spełniając aktualne wymogi efektywności energetycznej.

Zastosowanie

Stycznik Siemens 3RT2015-2AB02 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie i rozłączanie obwodów silnikowych oraz innych odbiorników indukcyjnych.

• Sterowanie silnikami trójfazowymi w maszynach produkcyjnych, wentylatorach, pompach i sprężarkach.
• Impulsowe załączanie i wyłączanie odbiorników w automatyce budynkowej (np. oświetlenie, ogrzewanie, klimatyzacja).
• Współpraca z przekaźnikami, stycznikami mocy oraz sterownikami PLC jako element wykonawczy w rozdzielnicach.
• Sygnalizacja stanu pracy – styk pomocniczy 1NC umożliwia wysłanie informacji o otwarciu obwodu do systemu nadzoru.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przewody należy podłączyć do zacisków sprężynowych zgodnie z dokumentacją producenta, dbając o odpowiedni przekrój żył (dla prądu 7 A zalecany przekrój 1,5–2,5 mm²). Moment dokręcania – przyłącze sprężynowe nie wymaga dokręcania, ale przed pierwszym uruchomieniem sprawdź, czy przewody są pewnie zablokowane. Stycznik nie wymaga dodatkowej konserwacji przyłączy.

FAQ

• Czy stycznik posiada wbudowany styk pomocniczy? Tak, wyposażony jest w jeden styk pomocniczy normalnie zwarty (1NC), który może być wykorzystany do sygnalizacji stanu otwarcia styków głównych.
• Jakie napięcie sterujące jest wymagane? Cewka stycznika przystosowana jest do napięcia przemiennego AC 24 V o częstotliwości 50/60 Hz. Należy zapewnić odpowiednie źródło zasilania sterującego.
• Czy przyłącze sprężynowe umożliwia szybkie okablowanie? Tak, technologia sprężynowa pozwala na podłączenie przewodów bez użycia narzędzi – wystarczy odizolować końcówkę i wsunąć w zacisk. Zapewnia to trwałe, odporne na wibracje połączenie.
