Stycznik AC-3, 80 A/37 kW/400V, 3-biegunowy, AC 230V/50Hz, 2NO+2NC, przyłącze śrubowe | 3RT2038-1AP04 Siemens

Alternatywny kod produktu: 3RT20381AP04

Opis i Kluczowe Cechy

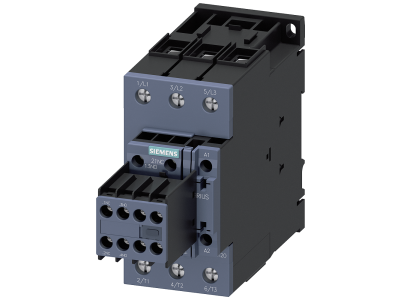

Stycznik mocy Siemens 3RT2038-1AP04 z serii SIRIUS 3RT2 przystosowany do przełączania silników w kategorii AC-3. Urządzenie oferuje prąd znamionowy 80 A przy napięciu 400 V, co umożliwia sterowanie odbiornikami o mocy do 37 kW. Trzybiegunowa konstrukcja, cewka sterowana napięciem AC 230 V / 50 Hz oraz zestyk pomocniczy 2NO+2NC (odłączany) zapewniają wszechstronność w aplikacjach przemysłowych. Kompaktowa obudowa wielkości S2 z przyłączem śrubowym ułatwia instalację w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy AC-3 80 A: Bezpieczne przełączanie silników o wysokim prądzie rozruchowym bez ryzyka przegrzania styków, co przekłada się na długą żywotność urządzenia.
• Moc znamionowa 37 kW / 400 V: Stycznik pozwala sterować wydajnymi silnikami w standardowych sieciach trójfazowych, optymalizując koszty instalacji.

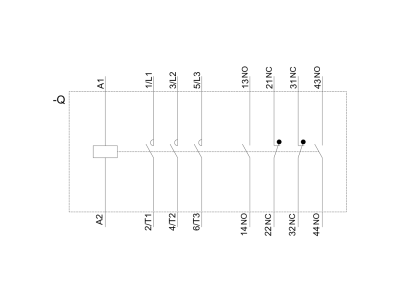

• Zestyk pomocniczy 2NO+2NC (odłączany): Elastyczność w realizacji układów sygnalizacji, blokad czy sprzężeń zwrotnych – bez konieczności stosowania dodatkowych modułów.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, odporne na wibracje, z możliwością wielokrotnego demontażu – idealne do aplikacji serwisowych.

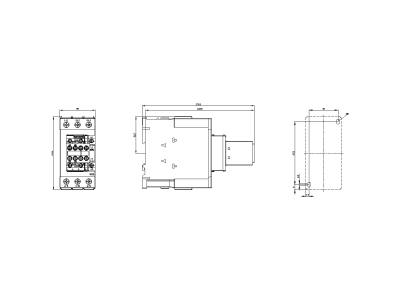

• Kompaktowa budowa (wielkość S2): Oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej mocy załączania.
• Cewka AC 230 V / 50 Hz: Łatwa integracja z typowymi układami sterowania, bez konieczności stosowania dodatkowych transformatorów.

Zgodność z Normami

Stycznik 3RT2038-1AP04 jest zgodny z międzynarodowymi normami IEC i UL/CSA. Produkt jest oznaczony jako IE3/IE4 ready, co oznacza gotowość do współpracy z silnikami o wysokiej sprawności energetycznej. Posiada certyfikat CE potwierdzający zgodność z wymogami Unii Europejskiej.

Zastosowanie

Stycznik przeznaczony jest do sterowania silnikami asynchronicznymi oraz innymi odbiornikami trójfazowymi w aplikacjach przemysłowych i budynkowych. Dzięki zestykowi pomocniczemu 2NO+2NC znajduje zastosowanie w układach automatyki i sygnalizacji.

• Bezpośrednie załączanie i wyłączanie silników klatkowych w maszynach produkcyjnych, pompach, wentylatorach.
• Sterowanie odbiornikami w rozdzielnicach głównych i podrozdzielniach w budynkach użyteczności publicznej.
• Realizacja impulsów sterujących dla przekaźników, styczników mniejszych mocy lub wejść PLC z wykorzystaniem styków pomocniczych.
• Sygnalizacja stanu pracy – styk NO/NC może być użyty do przekazania informacji o załączeniu stycznika do nadrzędnego systemu sterowania.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (zgodnie z normą PN-EN 60715). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest bezpieczny. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową (zalecane min. 16 mm² dla obwodu głównego). Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją techniczną producenta (typowe wartości 2–3 Nm). Zachowaj odstępy izolacyjne pomiędzy biegunami oraz od uziemionych elementów obudowy.

FAQ

• Czy stycznik posiada podświetlenie lub LED? Nie, w standardowym wykonaniu 3RT2038-1AP04 nie jest wyposażony w podświetlenie cewki ani wskaźnik LED stanu. W razie potrzeby sygnalizacji załączenia można wykorzystać styki pomocnicze.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego IP dla samego stycznika. W typowych zastosowaniach montowany w rozdzielnicy (IP20 lub wyższym w zależności od obudowy). Zalecamy instalację w szafie sterowniczej o odpowiednim stopniu ochrony.
• W jakim trybie pracy styku działa stycznik? Stycznik katalogowany jest dla kategorii AC-3 (załączanie i wyłączanie silników klatkowych podczas pracy). Może być używany również w AC-1 (obciążenia rezystancyjne) przy zredukowanym prądzie. Zawsze dobieraj stycznik do charakteru obciążenia.
