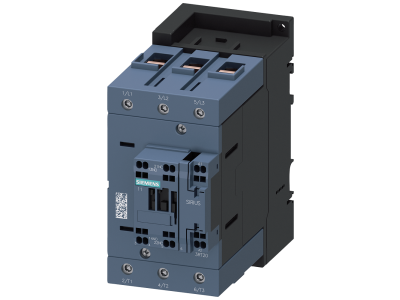

Stycznik,AC-3,80A/37kW/400V,3-bieg.,AC230V/50Hz,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2045-3AP00 Siemens

Alternatywny kod produktu: 3RT20453AP00

Opis i Kluczowe Cechy

Stycznik mocy Siemens 3RT2045-3AP00 z serii SIRIUS 3RT2 to urządzenie przeznaczone do przełączania silników w kategorii AC-3/AC-3e. Oferuje prąd 80 A i moc 37 kW przy 400 V AC, co gwarantuje niezawodną pracę w wymagających obwodach napędowych. Trzybiegunowa konstrukcja z wyjściem na styki pomocnicze 1NO+1NC oraz podwójne przyłącze – śrubowe w obwodzie głównym i sprężynowe w obwodzie sterowniczym – zapewnia elastyczność i bezpieczeństwo instalacji.

• Prąd znamionowy AC-3: 80 A: Umożliwia bezpieczne przełączanie dużych silników przy obciążeniu indukcyjnym, bez ryzyka przegrzania styków.
• Moc 37 kW przy 400 V: Pozwala zasilać wydajne odbiorniki trójfazowe, takie jak pompy, wentylatory czy sprężarki.
• Przyłącze śrubowe w obwodzie głównym: Zapewnia pewny i trwały montaż przewodów o większych przekrojach, wymagany przy wysokim prądzie.
• Przyłącze sprężynowe w obwodzie sterowniczym/pomocniczym: Umożliwia szybkie, bezobsługowe i odporne na wibracje podłączenie, co skraca czas instalacji i zwiększa niezawodność.
• System modułowy SIRIUS: Stycznik jest częścią zintegrowanego systemu z przetestowanymi kombinacjami, redukuje nakłady na okablowanie i upraszcza rozbudowę instalacji.

Zgodność z Normami

Stycznik Siemens 3RT2045-3AP00 jest dopuszczony zgodnie z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego globalną kompatybilność i bezpieczeństwo stosowania w różnych systemach elektrycznych. Posiada certyfikat CE oraz jest przystosowany do współpracy z silnikami o klasie sprawności IE3/IE4 (IE3/IE4 ready).

Zastosowanie

Stycznik przeznaczony jest przede wszystkim do sterowania silnikami asynchronicznymi w aplikacjach przemysłowych i budynkowych. Dzięki elastycznym przyłączom oraz wsparciu dla systemu SIRIUS znajduje zastosowanie w:

• Bezpośrednim załączaniu i wyłączaniu silników trójfazowych (pompy, wentylatory, sprężarki).
• Sterowaniu rozdzielnicami siłowni i maszyn w przemyśle wydobywczym, spożywczym i automatyce.
• Impulsowym lub ciągłym przełączaniu odbiorników wymagających kategorii AC-3, np. przenośników czy mieszadeł.
• Integracji z systemami automatyki budynkowej za pośrednictwem styków pomocniczych i modułów komunikacyjnych (AS-i, IO-Link).

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 (typowe dla aparatury modułowej). Przekrój przewodów należy dobrać do prądu znamionowego obwodu głównego i pomocniczego zgodnie z obowiązującymi normami. Moment dokręcania śrub podać zgodnie z dokumentacją producenta – dla przyłącza śrubowego obwodu głównego zaleca się stosowanie klucza dynamometrycznego.

FAQ

• Czy stycznik nadaje się do zastosowań z silnikami IE3/IE4? Tak, stycznik 3RT2045-3AP00 jest oznaczony jako IE3/IE4 ready, co oznacza pełną kompatybilność z silnikami o wysokiej sprawności energetycznej.
• Jaki stopień ochrony ma stycznik? Samo urządzenie nie ma podanego stopnia IP w karcie katalogowej, jednak standardowo aparatura modułowa montowana w rozdzielnicy pracuje w warunkach IP20 (ochrona przed ciałami stałymi >12 mm). W warunkach szczególnych należy zastosować dodatkowe osłony.
• Jaka jest kategoria użytkowania styków głównych? Styk główny przeznaczony jest do kategorii AC-3 / AC-3e, czyli do bezpośredniego przełączania silników indukcyjnych – zarówno podczas rozruchu, jak i wyłączania wirującego silnika.
