Stycznik AC-3, 65 A/30 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 2NO+2NC,przyłącze śrubowe | 3RT2037-1AL24 Siemens

Alternatywny kod produktu: 3RT20371AL24

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2037-1AL24 to profesjonalne urządzenie do przełączania silników w kategorii AC-3, zaprojektowane dla prądu 65 A i mocy 30 kW przy 400 V. Trzybiegunowa konstrukcja z cewką AC 230 V 50/60 Hz oraz wbudowanymi stykami pomocniczymi 2NO+2NC zapewnia elastyczne sterowanie i sygnalizację. Wykonany w kompaktowej wielkości S2 z przyłączem śrubowym, oferuje wysoką niezawodność styku i łatwość okablowania. W ramach modułowego systemu SIRIUS można go łączyć z innymi elementami w odgałęzieniu odbiornika, co redukuje czas instalacji.

• Prąd znamionowy 65 A (AC-3) / moc 30 kW przy 400 V: gwarantuje bezpieczne przełączanie silników o dużym obciążeniu, bez ryzyka przegrzania styków, spełniając wymagania instalacji przemysłowych.

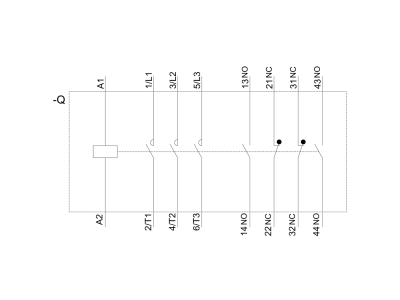

• Styki pomocnicze 2NO+2NC (odłączane): umożliwiają realizację dodatkowych obwodów sterowania, sygnalizacji lub sprzężenia zwrotnego bez konieczności stosowania zewnętrznych modułów.
• Cewka AC 230 V 50/60 Hz: zapewnia kompatybilność z najpopularniejszymi napięciami sterującymi w rozdzielnicach i szafach sterowniczych.
• Przyłącze śrubowe: oferuje trwałe i pewne połączenie przewodów, odporne na wibracje, co jest kluczowe w pracy ciągłej maszyn.
• Kompaktowa budowa (wielkość S2): oszczędza miejsce w rozdzielnicy i ułatwia montaż, zwłaszcza w ciasnych szafach sterowniczych.

Zgodność z Normami

Stycznik 3RT2037-1AL24 jest zgodny z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania w instalacjach na całym świecie. Urządzenie jest także przygotowane do współpracy z silnikami o wysokiej sprawności IE3/IE4 (ready) i posiada certyfikat CE, oznaczający zgodność z wymogami Unii Europejskiej.

Zastosowanie

Stycznik SIRIUS 3RT2 przeznaczony jest przede wszystkim do łączenia i rozłączania obwodów silników trójfazowych w warunkach normalnej pracy oraz do sterowania innymi odbiornikami rezystancyjnymi i indukcyjnymi. Dzięki wbudowanym stykom pomocniczym znajduje szerokie zastosowanie w:

• Sterowaniu i zabezpieczeniu silników elektrycznych w maszynach przemysłowych, wentylatorach, pompach i sprężarkach.
• Tworzeniu układów przełączania gwiazda-trójkąt lub odwracania kierunku obrotów silnika.
• Automatyce budynkowej – sterowanie windami, bramami, taśmociągami i innymi urządzeniami wymagającymi załączania dużych prądów.
• Rozdzielnicach głównych i pomocniczych jako element wykonawczy dla sterowników PLC lub systemów nadzoru.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 lub płycie montażowej za pomocą odpowiednich akcesoriów. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową (65 A) i obowiązującymi normami. Moment dokręcania śrub przyłączeniowych oraz dodatkowe wytyczne montażowe znajdują się w dokumentacji technicznej producenta.

FAQ

• Jakie napięcie sterowania ma ten stycznik? Cewka stycznika jest przystosowana do napięcia AC 230 V o częstotliwości 50/60 Hz.
• Czy stycznik posiada styki pomocnicze i ile ich jest? Tak, wyposażony jest w odłączane styki pomocnicze: 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC).
• Jaka jest maksymalna moc silnika, który mogę nim załączać? Przy napięciu 400 V w kategorii AC-3 stycznik może przełączać silniki o mocy do 30 kW (prąd znamionowy 65 A).
