Stycznik sprzęgający, AC-3, 50 A/22 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2036-1KB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20361KB443MA0

Opis i Kluczowe Cechy

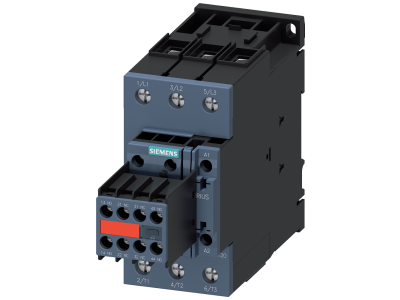

Stycznik sprzęgający SIRIUS 3RT2 (symbol 3RT2036-1KB44-3MA0) to trójbiegunowy przekaźnik mocy w kategorii AC-3 o prądzie znamionowym 50 A i mocy łączeniowej 22 kW przy 400 V. Urządzenie przeznaczone do przełączania silników oraz obwodów sterowniczych, zaprojektowane z myślą o bezpośredniej współpracy z elektronicznymi układami sterowania, w tym wyjściami PLC. Wyposażone w zintegrowane styki pomocnicze 2NO+2NC, warystor oraz przyłącze śrubowe. Szerokość modułu: wielkość S2.

• Prąd znamionowy AC-3: 50 A / moc 22 kW (400 V): Umożliwia bezpieczne przełączanie silników o średniej mocy oraz obciążeń indukcyjnych bez ryzyka przegrzania styków.
• Napięcie sterowania DC 24 V (zakres 0,8–1,2×US): Zapewnia kompatybilność z typowymi układami sterowania PLC i przekaźnikami cyfrowymi, a szeroki zakres napięcia gwarantuje niezawodne załączanie nawet przy wahaniach w sieci sterowniczej.
• Zintegrowany warystor: Chroni układ sterowania przed przepięciami powstającymi przy wyłączaniu cewki stycznika, zwiększając żywotność elementów elektronicznych.
• Wbudowane styki pomocnicze 2NO+2NC (montowane na stałe): Pozwalają na realizację sygnalizacji stanu, blokad czy układów samopodtrzymania bez potrzeby dokupowania dodatkowych modułów – oszczędność miejsca i czasu montażu.
• Przyłącze śrubowe: Umożliwia pewne i trwałe połączenie przewodów, szczególnie w aplikacjach o podwyższonych wymaganiach mechanicznych i drganiach.

Zgodność z Normami

Stycznik SIRIUS 3RT2 jest dopuszczony do stosowania zgodnie z międzynarodowymi normami IEC oraz UL/CSA. Urządzenie jest przygotowane do pracy z silnikami o klasie sprawności IE3/IE4. Posiada certyfikat CE potwierdzający zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Stycznik sprzęgający 3RT2036 znajduje zastosowanie w rozdzielnicach przemysłowych i szafach sterowniczych, gdzie wymagane jest niezawodne przełączanie silników oraz obwodów pomocniczych, a także bezpośrednie sterowanie z systemów PLC.

• Sterowanie silnikami trójfazowymi: załączanie i wyłączanie silników asynchronicznych w kategorii AC-3 (rozruch, praca, hamowanie) w maszynach, pompach, wentylatorach i przenośnikach.
• Bezpośrednie sterowanie z wyjść PLC lub sterowników: napięcie cewki DC 24 V oraz zakres 0,8–1,2×US umożliwiają podłączenie bez dodatkowych przekaźników pośredniczących.
• Obwody pomocnicze i sygnalizacyjne: wbudowane styki 2NO+2NC realizują funkcje sygnalizacji stanu, blokad krzyżowych, samopodtrzymania lub przekazywania informacji do nadrzędnego systemu sterowania.
• Automatyka budynkowa i instalacje przemysłowe: idealny do układów rozdzielczych, gdzie wymagana jest kompaktowa budowa i możliwość łączenia w odgałęzieniach odbiornika (system modułowy SIRIUS).

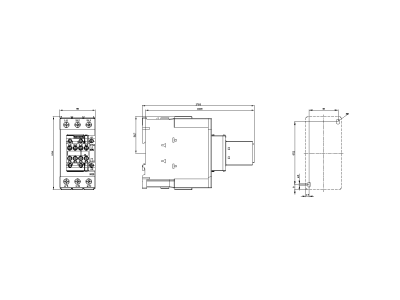

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania obwodu głównego i sterowniczego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania śrub przyłącza należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego 50 A i obciążenia silnika, z uwzględnieniem warunków chłodzenia. Nie przekraczać parametrów katalogowych.

FAQ

• Czy stycznik ma podświetlenie lub diodę LED sygnalizującą załączenie? W dostarczonych danych nie ma informacji o podświetleniu. Należy przyjąć, że standardowo stycznik nie jest wyposażony w sygnalizację optyczną – stan załączenia można odczytać za pomocą wbudowanych styków pomocniczych.
• Jaki jest stopień ochrony stycznika? W materiałach producenta nie podano konkretnego stopnia IP. Jak w przypadku większości aparatury modułowej przeznaczonej do montażu w rozdzielnicy, stopień ochrony wynosi typowo IP20 – jednak dla konkretnej aplikacji należy sprawdzić dokumentację techniczną lub oznaczenia na obudowie.
• Czy stycznik może pracować w trybie AC-4 (nawrotnym)? Stycznik sklasyfikowany jest w kategorii AC-3/AC-3e. Do pracy w trybie nawrotnym (AC-4) wymagane jest potwierdzenie przez producenta; w razie wątpliwości należy dobrać urządzenie o wyższym prądzie znamionowym w tej kategorii.
