Stycznik AC-3e, 50 A/22 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 2NO+2NC,przyłącze śrubowe | 3RT2036-1AL24 Siemens

Alternatywny kod produktu: 3RT20361AL24

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2036-1AL24 to urządzenie kategorii AC-3e, przeznaczone do przełączania silników w obwodach do 50 A prądu roboczego i mocy 22 kW przy napięciu 400 V. Trzybiegunowa konstrukcja z cewką sterowaną napięciem 230 V AC (50/60 Hz) gwarantuje pewne załączanie, a wbudowane łączniki pomocnicze 2NO+2NC redukują potrzebę stosowania dodatkowych elementów. Przyłącze śrubowe zapewnia trwałe i pewne połączenie przewodów.

• Prąd 50 A / moc 22 kW (AC-3e): Umożliwia bezpieczne przełączanie silników o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Cewka 230 V AC 50/60 Hz: Prosta integracja z typowymi obwodami sterowania w instalacjach przemysłowych i budynkowych.

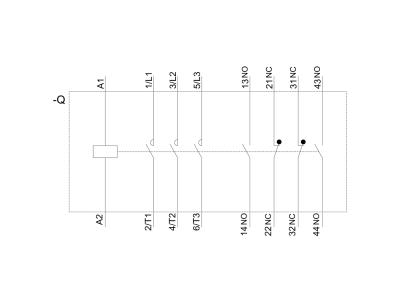

• Styki pomocnicze 2NO+2NC: Wbudowane łączniki zmniejszają liczbę niezbędnych elementów zewnętrznych i upraszczają okablowanie.
• Przyłącze śrubowe: Zapewnia solidne, odporne na wibracje połączenie przewodów, ułatwiające montaż i konserwację.
• Kompaktowa budowa: Wysoka moc w niewielkiej obudowie oszczędza miejsce w rozdzielnicy i upraszcza zabudowę.

Zgodność z Normami

Stycznik 3RT2036-1AL24 jest dopuszczony na całym świecie, spełnia wymagania norm IEC oraz UL/CSA. Urządzenie jest gotowe do pracy z silnikami o klasie sprawności IE3 i IE4, co potwierdza jego przystosowanie do nowoczesnych rozwiązań energooszczędnych.

Zastosowanie

Stycznik przeznaczony jest do sterowania silnikami elektrycznymi oraz innych odbiorników w układach automatyki przemysłowej i budynkowej. Sprawdza się w aplikacjach wymagających częstego załączania i wyłączania pod obciążeniem.

• Sterowanie trójfazowymi silnikami asynchronicznymi w maszynach, pompach, wentylatorach i sprężarkach.
• Przełączanie obwodów rezystancyjnych lub indukcyjnych w szafach sterowniczych.
• Integracja z systemami sterowania PLC i przekaźnikami w rozproszonych instalacjach automatyki.
• Zastosowanie jako główny stycznik w układach rozruchu bezpośredniego lub soft-startu.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dobrać do prądu obciążenia zgodnie z zaleceniami producenta.

FAQ

• Czy stycznik posiada podświetlenie lub sygnalizację LED? W dostępnych danych nie wskazano funkcji podświetlenia. Stycznik nie jest wyposażony w wbudowaną sygnalizację – stan załączenia można monitorować przez dodatkowy łącznik pomocniczy.
• Jaki jest stopień ochrony tego stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo styczniki montowane wewnątrz rozdzielnic mają stopień ochrony IP20, jednak ostateczna odporność na pył i wilgoć zależy od zastosowanej obudowy.
• Jakie są tryby pracy styków głównych? Stycznik został sklasyfikowany w kategorii AC-3e, co oznacza przeznaczenie do przełączania silników – styk jest przystosowany do załączania i wyłączania prądów rozruchowych bez ryzyka nadmiernego zużycia.
