Stycznik AC-3, 50 A/22 kW/400V, 3-biegunowy, AC/DC 175-280V, 1NO+1NC, przyłącze śrubowe | 3RT2036-1NP30 Siemens

Alternatywny kod produktu: 3RT20361NP30

Opis i Kluczowe Cechy

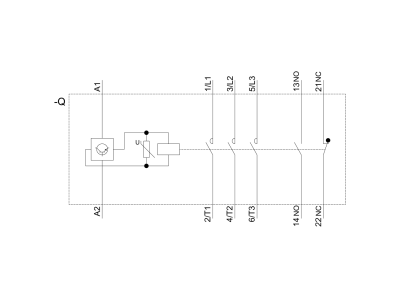

Stycznik mocy AC-3 Siemens SIRIUS 3RT2036-1NP30 przeznaczony do przełączania silników trójfazowych i innych odbiorników indukcyjnych. Oferuje prąd znamionowy 50 A w kategorii AC-3, co pozwala na bezpieczne załączanie silników o mocy do 22 kW przy napięciu 400 V. Trzy bieguny główne, uniwersalna cewka AC/DC 175–280 V oraz zintegrowany warystor chroniący przed przepięciami. Wyposażony w styki pomocnicze 1NO+1NC i przyłącze śrubowe – wszystko w kompaktowej obudowie wielkości S2, gotowej do montażu na szynie DIN.

• Prąd znamionowy AC-3 50 A: zapewnia niezawodne przełączanie silników indukcyjnych o mocy do 22 kW przy 400 V, bez ryzyka przegrzania styków w ciężkich warunkach pracy.
• Napięcie sterowania AC/DC 175–280 V: uniwersalna cewka dostosowana do różnych sieci pomocniczych – umożliwia sterowanie zarówno napięciem przemiennym, jak i stałym w szerokim zakresie.
• Styki pomocnicze 1NO + 1NC: gotowe do sygnalizacji stanu lub realizacji układów samopodtrzymania, eliminują potrzebę stosowania dodatkowych łączników.
• Zintegrowany warystor: tłumi przepięcia łączeniowe, chroniąc cewkę i układ sterowania przed uszkodzeniem.
• Przyłącze śrubowe: pewne i sprawdzone połączenie przewodów, łatwe w serwisie, odporne na wibracje.

Zgodność z Normami

Stycznik Siemens 3RT2036-1NP30 spełnia wymagania norm międzynarodowych, w tym IEC oraz UL/CSA, oraz posiada certyfikację CE. Jest gotowy do pracy z silnikami o wysokiej sprawności IE3/IE4.

Zastosowanie

Stycznik przeznaczony jest do przełączania silników trójfazowych oraz innych odbiorników o charakterze indukcyjnym w instalacjach przemysłowych i komercyjnych.

• Sterowanie silnikami elektrycznymi w kategorii AC-3 (np. wentylatory, pompy, sprężarki) – do 22 kW przy 400 V.
• Praca w układach automatyki budynkowej jako element wykonawczy do załączania odbiorników.
• W połączeniu z przekaźnikami termicznymi lub wyłącznikami silnikowymi tworzy kompletny układ rozruchu i zabezpieczenia.
• Zastosowania wymagające sygnalizacji pozycji styków głównych za pomocą styków pomocniczych 1NO+1NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego 50 A oraz warunków instalacji. Należy również zwrócić uwagę na odpowiednią wentylację – stycznik wytwarza ciepło podczas pracy.

FAQ

• Jakie napięcie sterowania ma stycznik 3RT2036-1NP30? Cewka przystosowana jest do napięcia AC/DC w zakresie 175–280 V. Można ją zasilać zarówno napięciem przemiennym, jak i stałym w podanym zakresie.
• Czy stycznik posiada zintegrowane zabezpieczenie przeciwprzepięciowe? Tak, fabrycznie wyposażony jest w warystor tłumiący przepięcia łączeniowe.
• Jakie styki pomocnicze są dostępne? W standardzie dostarczany jest jeden zestyk zwierny (NO) i jeden rozwierny (NC), co umożliwia realizację podstawowych układów sterowania i sygnalizacji.
