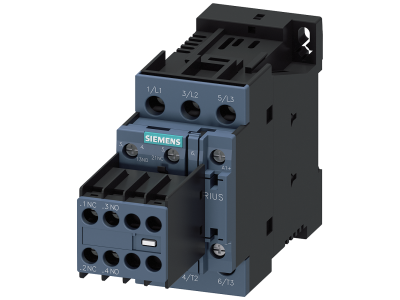

Stycznik AC-3e, 32 A/15 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2027-1BB44 Siemens

Alternatywny kod produktu: 3RT20271BB44

Opis i Kluczowe Cechy

Stycznik mocy SIRIUS 3RT2027-1BB44 produkcji Siemens to zaawansowane urządzenie przeznaczone do przełączania silników w kategorii AC-3e. Oferuje prąd znamionowy 32 A oraz moc 15 kW przy napięciu 400 V – gwarantuje to bezpieczną i niezawodną pracę w obwodach silnikowych o znacznym obciążeniu. Trzy bieguny główne, cewka sterująca DC 24 V oraz dwa zestawy styków pomocniczych (2NO+2NC) zapewniają elastyczność w aplikacjach automatyki. Przyłącze śrubowe umożliwia trwałe i pewne okablowanie.

• Kategoria AC-3e, prąd 32 A / moc 15 kW (400 V): dedykowany do przełączania silników asynchronicznych – bez ryzyka przeciążeń styków podczas rozruchu i pracy ciągłej.
• 3 bieguny główne: umożliwiają przełączanie trzech faz, co jest standardem w typowych aplikacjach silnikowych.
• Cewka sterująca DC 24 V: niskonapięciowe zasilanie cewki zwiększa bezpieczeństwo w instalacjach przemysłowych i ułatwia integrację ze sterownikami PLC.

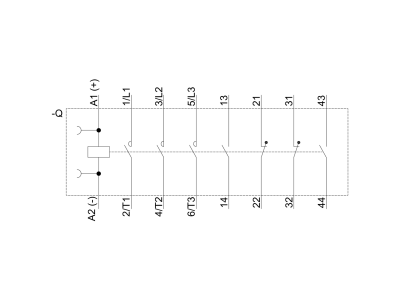

• Styki pomocnicze 2NO+2NC: dodatkowe zestawy zwierne i rozwierne do sygnalizacji stanu załączania, blokad lub sterowania pośredniego.
• Przyłącze śrubowe: pewne i trwałe połączenie przewodów, odporne na wibracje – idealne do warunków przemysłowych.
• Gotowość IE3/IE4: stycznik zaprojektowany do współpracy z nowoczesnymi silnikami o wysokiej sprawności energetycznej.

Zgodność z Normami

Stycznik 3RT2027-1BB44 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i uniwersalność zastosowań na całym świecie. Urządzenie posiada certyfikat CE i jest przeznaczone do montażu w instalacjach zgodnych z europejskimi standardami.

Zastosowanie

Stycznik SIRIUS 3RT2 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych i budynkowych, zwłaszcza tam, gdzie wymagane jest niezawodne przełączanie silników. Dzięki zwartej budowie i modułowemu systemowi SIRIUS może być łatwo integrowany z wyłącznikami i łącznikami pomocniczymi.

• Bezpośrednie załączanie i wyłączanie trójfazowych silników asynchronicznych w kategorii AC-3e (np. pompy, wentylatory, kompresory).
• Sterowanie odbiornikami w rozdzielnicach przemysłowych i budynkowych – zarówno w automatyce, jak i w prostych układach sterowania.
• Praca w systemach automatyki z PLC – cewka DC 24 V idealnie współpracuje z typowymi wyjściami cyfrowymi.
• Wykorzystanie styków pomocniczych do sygnalizacji stanu stycznika lub realizacji blokad krzyżowych w układach przełączania.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego obwodu. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych i wentylacji.

FAQ

• Czy stycznik posiada podświetlenie lub wbudowany LED? Nie, model 3RT2027-1BB44 nie jest wyposażony w podświetlenie. Do sygnalizacji stanu można wykorzystać styki pomocnicze 2NO+2NC.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnej wartości IP w danych technicznych. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic, gdzie typowy stopień ochrony zapewniany jest przez obudowę (np. IP20/IP4X).
• Czy stycznik może pracować w trybie przełączania obciążenia rezystancyjnego (AC-1)? Stycznik jest dedykowany do kategorii AC-3e (silniki). W przypadku obciążeń rezystancyjnych (AC-1) dopuszczalny prąd może być wyższy, ale należy to zweryfikować w dokumentacji producenta; nie zalecamy stosowania poza specyfikacją.
