Stycznik AC-6B, 12,5kVAr/400V, 1NO+1NC, AC 230V, 50/60Hz, wielkość S00 | 3RT2617-1AP03 Siemens

Alternatywny kod produktu: 3RT26171AP03

Opis i Kluczowe Cechy

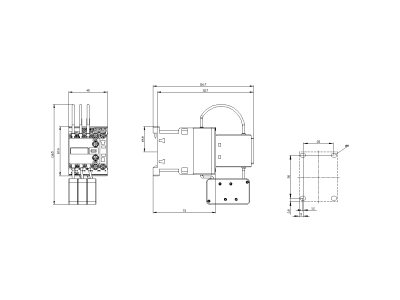

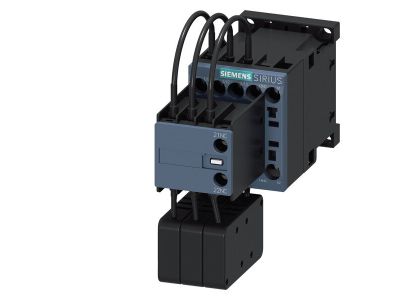

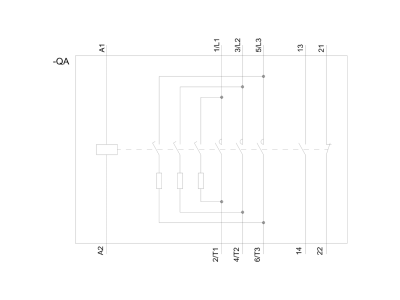

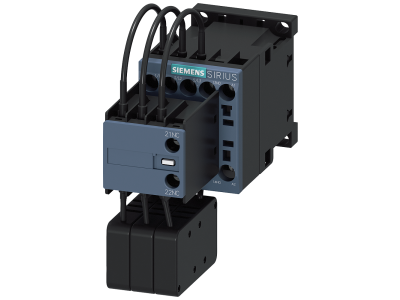

Stycznik Siemens 3RT2617-1AP03 to kompaktowe urządzenie łączeniowe kategorii AC-6B, przeznaczone do bezpiecznego przełączania baterii kondensatorów o mocy 12,5 kVAr przy napięciu 400 V AC. Cewka sterująca 230 V AC, 50/60 Hz oraz zestyk pomocniczy 1NO+1NC sprawiają, że stycznik doskonale sprawdza się w układach kompensacji mocy biernej i sterowaniu odbiornikami. Wielkość S00 pozwala na oszczędność miejsca w rozdzielnicy.

• Moc łączeniowa 12,5 kVAr (400 V): gwarantuje bezpieczne załączanie i wyłączanie baterii kondensatorów bez ryzyka przeciążeń styków.
• Napięcie cewki 230 V AC / 50-60 Hz: zapewnia kompatybilność z typowymi obwodami sterowania w instalacjach przemysłowych i budynkowych.
• Styki pomocnicze 1NO+1NC: umożliwiają realizację układów sygnalizacji, blokad elektrycznych oraz przekaźników stanu.
• Wielkość S00: kompaktowa obudowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.
• Kategoria użytkowania AC-6B: dedykowana do łączenia kondensatorów, zapewniająca wysoką trwałość łączeniową przy prądach udarowych.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami europejskich norm oraz standardem DIN, posiada certyfikację CE. Wszystkie zaciski są oznaczone zgodnie z obowiązującymi przepisami, co ułatwia identyfikację podczas montażu i eksploatacji.

Zastosowanie

Stycznik 3RT2617-1AP03 znajduje zastosowanie wszędzie tam, gdzie konieczne jest pewne przełączanie obwodów kondensatorów oraz pomocnicze sterowanie w systemach automatyki.

• Sterowanie bateriami kondensatorów w układach kompensacji mocy biernej (PFC).
• Realizacja blokad elektrycznych i sygnalizacji stanu w rozdzielnicach głównych.
• Automatyka budynkowa – sterowanie centralami wentylacyjnymi, pompami lub oświetleniem.
• Impulsowe sterowanie stycznikami nadrzędnymi oraz przekaźnikami w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekroje przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Po instalacji sprawdzić poprawność działania wszystkich styków.

FAQ

• Czy stycznik jest wyposażony w podświetlenie? Nie, stycznik nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu można wykorzystać zestyk pomocniczy 1NO+1NC oraz zewnętrzne lampki sygnalizacyjne.
• Jaki jest stopień ochrony? Stopień ochrony zależy od obudowy rozdzielnicy. Sam stycznik przeznaczony jest do montażu wewnątrz rozdzielnicy o minimalnym stopniu ochrony IP20, zgodnie z wymaganiami instalacji elektrycznej.
• W jakim trybie pracują styki główne? Styki główne (AC-6B) są zwierne (normalnie otwarte) i zamykają się po podaniu napięcia na cewkę. Styki pomocnicze zawierają jeden tor NO i jeden NC, które przełączają się jednocześnie ze stykami głównymi.
