Stycznik sprzęgający,AC-3,40A/18,5kW/400V,3-bieg.,DC24V,1NO+1NC,Przyłącze śrubowe/przyłącze sprężyn. | 3RT2035-3KB40 Siemens

Alternatywny kod produktu: 3RT20353KB40

Opis i Kluczowe Cechy

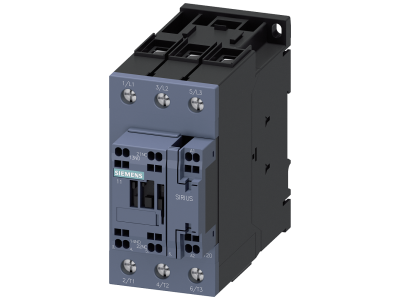

Stycznik sprzęgający Siemens SIRIUS 3RT2035-3KB40 to kompaktowe urządzenie do przełączania silników trójfazowych oraz obwodów sterowniczych. Przeznaczony do kategorii użytkowania AC-3 (40 A) i AC-3e (41 A) przy napięciu 400 V i mocy 18,5 kW, zasilany napięciem cewki DC 24 V (zakres 0,8–1,2 U_S). Wyposażony w zintegrowany warystor tłumiący przepięcia oraz zestyk pomocniczy 1NO+1NC. Obwód główny łączony za pomocą przyłączy śrubowych, obwód sterowniczy i pomocniczy – sprężynowych, co ułatwia szybki i bezobsługowy montaż.

• Prąd znamionowy AC-3: 40 A / AC-3e: 41 A: Zapewnia bezpieczną pracę przy obciążeniach silnikowych o znacznej mocy, bez ryzyka przegrzania styków.
• Napięcie cewki DC 24 V (0,8–1,2 U_S): Umożliwia bezpośrednie sterowanie z wyjść PLC i cyfrowych układów automatyki, eliminując potrzebę dodatkowych przekaźników.
• Zintegrowany warystor: Tłumi przepięcia łączeniowe, wydłużając żywotność stycznika i chroniąc wrażliwe elementy sterowania.
• Styki pomocnicze 1NO+1NC: Umożliwiają sygnalizację stanu załączenia lub realizację blokad bez konieczności stosowania dodatkowych łączników.
• Przyłącze sprężynowe w obwodzie sterowniczym: Zapewnia szybkie, odporne na wibracje i bezobsługowe podłączenie przewodów, redukując czas instalacji.

Zgodność z Normami

Stycznik 3RT2035-3KB40 został zaprojektowany zgodnie z międzynarodowymi i regionalnymi standardami, w tym IEC oraz UL/CSA. Posiada certyfikat CE i jest gotowy do pracy z silnikami o klasie sprawności IE3/IE4. Jako część modułowego systemu SIRIUS przeszedł testy fabryczne w kombinacjach z innymi elementami odgałęzień odbiorników.

Zastosowanie

Stycznik sprzęgający SIRIUS znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i trwałe przełączanie silników oraz obwodów sterowania w automatyce przemysłowej i budynkowej.

• Sterowanie trójfazowymi silnikami asynchronicznymi w kategorii AC-3/AC-3e – napędy przenośników, pomp, wentylatorów.
• Bezpośrednie połączenie z wyjściami PLC lub przekaźników programowalnych – realizacja rozkazów załącz/wyłącz bez dodatkowych interfejsów.
• Budowa rozdzielnic sterowniczych w szafach automatyki – kompatybilność z szyną TH35 (DIN) i małe gabaryty (wielkość S2).
• Tworzenie układów gwiazda-trójkąt, przełączników biegunów lub układów rewersyjnych – dzięki zintegrowanym stykom pomocniczym.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że jest ono wyłączone. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania połączeń śrubowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Dla przyłączy sprężynowych wystarczy wprowadzić odizolowany przewód do zacisku – nie wymagają one ponownego dokręcania.

FAQ

• Czy stycznik posiada podświetlenie lub diodę sygnalizacyjną? W standardowym wyposażeniu nie ma podświetlenia. Zamiast tego zastosowano zintegrowany warystor (tłumik przepięć) oraz styki pomocnicze 1NO+1NC do sygnalizacji stanu pracy.
• Jaki jest stopień ochrony obudowy? Stycznik przeznaczony jest do montażu w rozdzielnicy – jego część przednia ma typowy dla aparatury modułowej stopień ochrony IP20, chroniący przed dotykiem palcami i ciałami stałymi >12,5 mm. Po zamontowaniu w rozdzielnicy o odpowiedniej klasie IP, całość zapewnia ochronę zgodną z wymaganiami instalacji.
• W jakim trybie pracy pracują styki główne? Styki główne zaprojektowano dla kategorii użytkowania AC-3 (załączanie i wyłączanie silników przy pełnym prądzie) oraz AC-3e (dla silników o podwyższonej sprawności). Prąd znamionowy dla AC-3 wynosi 40 A, dla AC-3e – 41 A przy napięciu 400 V.
