Stycznik AC-1, 22 A/400 V/40 °C, S00, 4-bieg., AC 110V, 50/60Hz | 3RT2317-1AF00 Siemens

Alternatywny kod produktu: 3RT23171AF00

Opis i Kluczowe Cechy

Stycznik AC-1 Siemens SIRIUS 3RT2317-1AF00 o prądzie znamionowym 22 A (AC-1, 40°C) i napięciu 400 V przeznaczony do przełączania odbiorników rezystancyjnych. Czterobiegunowa konstrukcja w rozmiarze S00 zapewnia kompaktową budowę i wysoką niezawodność styku. Cewka sterująca AC 110 V, 50/60 Hz.

• Prąd znamionowy 22 A (AC-1, 40°C): bezpieczne przełączanie obciążeń rezystancyjnych bez ryzyka przegrzania styków – idealne do nagrzewnic, pieców oporowych i innych odbiorników omowych.

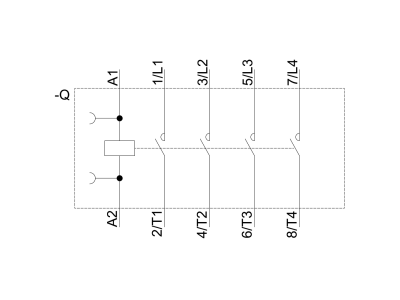

• 4 bieguny: możliwość przełączania obwodów trójfazowych z neutralnym lub sterowania kilkoma niezależnymi obwodami w jednym urządzeniu, co oszczędza miejsce w rozdzielnicy.
• Cewka AC 110 V, 50/60 Hz: napięcie sterowania powszechnie stosowane w instalacjach przemysłowych i budynkowych, umożliwiające łatwe sterowanie z czujników, przycisków lub PLC.
• Rozmiar S00: kompaktowa obudowa ułatwiająca montaż w ograniczonej przestrzeni rozdzielnicy i redukująca wymagania dotyczące wentylacji.
• Odporne na warunki klimatyczne: dopuszczenia międzynarodowe (IEC, UL/CSA) gwarantują niezawodną pracę w różnych środowiskach przemysłowych.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych (IEC, UL/CSA) i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnie z obowiązującymi przepisami bezpieczeństwa. Szczegółowe dane dotyczące zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przeznaczony do łączenia i rozłączania obciążeń rezystancyjnych (kategoria AC-1) w układach sterowania i automatyki przemysłowej.

• Sterowanie nagrzewnicami, piecami oporowymi i grzejnikami elektrycznymi.
• Załączanie rezystorów grzejnych w procesach technologicznych.
• Przełączanie odbiorników rezystancyjnych w instalacjach przemysłowych i komercyjnych.
• Jako stycznik główny w rozdzielnicach niskiego napięcia do zarządzania obciążeniami omowymi.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN 35 mm). Moment dokręcania połączeń śrubowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 22 A oraz warunków środowiskowych.

FAQ

• Czy stycznik nadaje się do przełączania silników? Stycznik 3RT2317-1AF00 przeznaczony jest do kategorii AC-1 (obciążenia rezystancyjne). Do silników należy stosować styczniki kategorii AC-3. Przełączanie obciążeń indukcyjnych skróci żywotność styków.
• Jaki jest stopień ochrony? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowym stopniem ochrony jest IP20 od strony czołowej. Szczegółowe dane znajdują się w karcie katalogowej produktu.
• Czy cewka jest przystosowana do pracy ciągłej? Tak, cewka AC 110 V, 50/60 Hz zaprojektowana jest do pracy ciągłej. W przypadku długotrwałego załączenia należy zapewnić odpowiednie warunki chłodzenia zgodne z dokumentacją.
