Stycznik pomocniczy, 4NO, DC 24V, S00, przyłącze śrubowe, z diodą | 3RH2140-1FB40 Siemens

Alternatywny kod produktu: 3RH21401FB40

Opis i Kluczowe Cechy

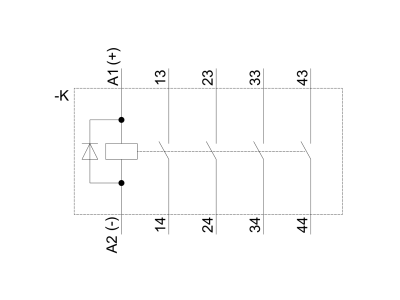

Stycznik pomocniczy Siemens 3RH2140-1FB40 to element serii SIRIUS 3RH2, przeznaczony do przełączania sygnałów sterujących w obwodach sterowniczych. Wyposażony w 4 styki normalnie otwarte (4NO), cewkę DC 24 V oraz wbudowaną diodę tłumiącą przepięcia. Wielkość S00 (kompaktowa) oraz przyłącze śrubowe zapewniają łatwy montaż i niezawodne połączenie. Symbol 3RH2140-1FB40.

• Styki 4NO: Umożliwiają jednoczesne przełączanie do czterech obwodów pomocniczych, co zwiększa elastyczność sterowania bez konieczności stosowania dodatkowych przekaźników.
• Napięcie cewki DC 24 V: Idealne do współpracy z typowymi źródłami napięcia stałego w automatyce przemysłowej i budynkowej, zapewniając cichą i energooszczędną pracę.
• Wbudowana dioda: Chroni elementy półprzewodnikowe w obwodzie sterowania przed przepięciami powstałymi podczas wyłączania cewki, zwiększając niezawodność całego układu.
• Wielkość S00: Kompaktowe wymiary pozwalają oszczędzać miejsce w rozdzielnicy, co jest istotne przy gęsto upakowanych szafach sterowniczych.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów o średnicy dostosowanej do obwodów sterowniczych, łatwe w montażu i kontroli.

Zgodność z Normami

Stycznik pomocniczy Siemens 3RH2140-1FB40 jest zaprojektowany zgodnie z wymaganiami norm europejskich (IEC) oraz posiada certyfikaty CE. Dzięki globalnym dopuszczeniom (m.in. IEC, UL/CSA) nadaje się do stosowania w instalacjach na całym świecie. Produkt spełnia standardy jakości i bezpieczeństwa wymagane w instalacjach przemysłowych oraz budynkach użyteczności publicznej.

Zastosowanie

Stycznik pomocniczy 3RH2 służy do przełączania sygnałów sterujących w obwodzie sterowniczym, szczególnie tam, gdzie wymagane jest rozszerzenie liczby styków styczników głównych lub przekaźników.

• Rozszerzanie styczników głównych SIRIUS 3RT2 – jednoczesne przełączanie dodatkowych obwodów pomocniczych (sygnalizacja, blokady, sterowanie) bez zmiany konstrukcji szafy.
• Sterowanie sygnałami do PLC (sterowników programowalnych) – galwaniczna separacja i multiplikacja wyjść cyfrowych.
• Sygnalizacja stanu pracy urządzeń (np. załącz/wyłącz wentylatorów, pomp) – dioda LED może być dodana zewnętrznie, a dioda wewnętrzna tłumi przepięcia.
• Automatyka budynkowa i przemysłowa – przełączanie obwodów sterowania oświetleniem, klimatyzacją, bramami itp. przy napięciu DC 24 V.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obciążenia (dla obwodów sterowniczych typowo 0,5–1,5 mm²). Przyłącze śrubowe wymaga momentu dokręcania zgodnego z dokumentacją producenta (zalecany 0,6–0,8 Nm). Należy pamiętać o prawidłowej polaryzacji cewki DC – dioda jest wbudowana, więc kierunek podłączenia napięcia jest określony (oznaczenie +/– na obudowie).

FAQ

• Czy stycznik ma wbudowane podświetlenie LED? Nie, stycznik pomocniczy 3RH2140-1FB40 nie posiada wbudowanej diody LED sygnalizacyjnej. Wyposażony jest w diodę tłumiącą przepięcia (podłączoną równolegle do cewki), która nie pełni funkcji wizualnej. Do sygnalizacji stanu pracy można zastosować zewnętrzne moduły lub przekaźniki.
• Jaki stopień ochrony ma ten stycznik? Standardowa aparatura modułowa SIRIUS 3RH2 ma stopień ochrony IP20 (dla części zaciskowych) w stanie zamontowanym w rozdzielnicy. Po zainstalowaniu w szafie sterowniczej należy zapewnić odpowiednią ochronę przed wilgocią i pyłem zgodnie z warunkami otoczenia.
• Jaką funkcję pełni styk 4NO? Wszystkie cztery styki są normalnie otwarte (NO) – w stanie spoczynkowym (cewka niezasilona) styki są rozwarte, a po podaniu napięcia na cewkę zamykają się. Umożliwia to przełączanie obwodów pomocniczych tylko w momencie załączenia stycznika, co jest typowym rozwiązaniem w sterowaniu.
