Stycznik AC-3, 32 A/15 kW/400 V, S0, 4-bieg., AC 230V/50Hz, 1NO+1NC | 3RT2326-1AP00-4AA0 Siemens

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Siemens
Kod
1472533
EAN
4047621017587
Kod Producenta
3RT2326-1AP00-4AA0
Stycznik AC-3, 32 A/15 kW/400 V, S0, 4-bieg., AC 230V/50Hz, 1NO+1NC

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 3RT23261AP004AA0

Opis i Kluczowe Cechy

Stycznik modułowy AC-3 (symbol 3RT2326-1AP00-4AA0) o prądzie znamionowym 32 A i mocy 15 kW przy napięciu 400 V to podzespoł do sterowania odbiornikami o charakterze omowym. Wyposażony w 4 styki robocze (S0) i napęd AC 230V/50Hz, posiada 1 zestyk normalnie otwarty (1NO) oraz 1 zestyk normalnie zamknięty (1NC) do budowy układów sterowania. Charakteryzuje się kompaktową budową, wysoką niezawodnością styku oraz odpornością na warunki klimatyczne.

  • Prąd znamionowy 32 A / moc 15 kW (400 V): Możliwość sterowania odbiornikami o dużej mocy, np. silników, grzejników lub wentylatorów w instalacjach przemysłowych i budynkowych.
  • 4 styki robocze (S0) + 1NO+1NC: Uniwersalność zastosowań – umożliwia budowę złożonych układów sterowania z sygnalizacją stanu pracy.
  • Napęd AC 230V/50Hz: Kompatybilny z typowymi układami sterowania w instalacjach elektrycznych budynków i maszyn.
  • Kompaktowa budowa (S0): Oszczędność miejsca w szafach rozdzielczych, ułatwiona integracja z aparaturą modułową.
  • Odporność na warunki klimatyczne: Przeznaczony do pracy w trudnych warunkach środowiskowych, z certyfikacją międzynarodową (IEC, UL/CSA).

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC 60947-4-1 oraz posiada certyfikację CE, UL i CSA. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

Stycznik AC-3 32A/15kW znajduje zastosowanie w układach sterowania odbiornikami o charakterze omowym w różnych gałęziach przemysłu oraz budownictwie.

  • Sterowanie silnikami elektrycznymi w maszynach przemysłowych i napędach.
  • Załączanie i wyłączanie obwodów grzewczych, wentylacyjnych lub oświetleniowych w budynkach.
  • Budowa układów automatyki i zabezpieczeń w szafach sterowniczych.
  • Zastosowania w systemach sterowania z wykorzystaniem technologii Asi lub IO-Link.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN w szafie rozdzielczej, dbając o odpowiednią wentylację i przestrzeń dla kabli. Przed podłączeniem należy upewnić się, że napięcie zasilania odpowiada parametrom stycznika (AC 230V/50Hz). Styki robocze należy podłączyć zgodnie ze schematem połączeń, zwracając uwagę na oznaczenia 1NO i 1NC. Po montażu przeprowadzić test funkcjonalny układu.

FAQ

  • Jaki jest zakres napięcia sterowania stycznika? Stycznik jest przystosowany do zasilania napięciem AC 230V/50Hz zgodnie z danymi technicznymi.
  • Czy stycznik nadaje się do pracy w środowisku o wysokiej wilgotności? Stycznik posiada odporność na warunki klimatyczne, jednak nie jest przeznaczony do zanurzenia w wodzie ani pracy w środowisku o bardzo wysokiej wilgotności bez dodatkowej ochrony.
  • Jakie akcesoria są kompatybilne z tym stycznikiem? Do stycznika tej wielkości (S0) dedykowane są łączniki pomocnicze i wyzwalacze pomocnicze z serii 3RT23, które zapewniają rozszerzenie funkcjonalności układu sterowania.

  • Producent Siemens

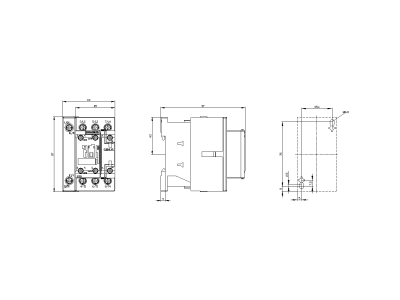

  • Wymiary 0.078m x 0.093m x 0.129m
Stycznik AC
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 230 - 230 V
  • Znamionowy prąd pracy Ie dla AC-1 40 A
  • Znamionowy prąd pracy Ie dla AC-3 32 A
  • Znamionowa moc pracy dla AC-3 15 kW
  • Znamionowy prąd pracy dla AC-4 15.5 A
  • Znamionowa moc pracy dla AC-4 7.5 kW
  • Wersja modułowa Tak
  • Liczba styków pomocniczych zwiernych 1
  • Liczba styków pomocniczych rozwiernych 1
  • Liczba styków głównych zwiernych 4
