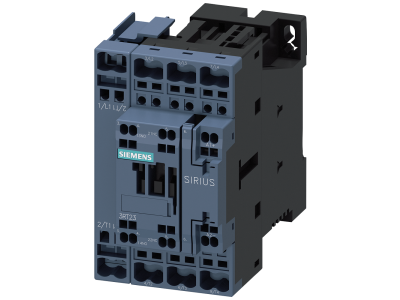

Stycznik 4NO, AC1: 40A, 24 VDC | 3RT2326-2BB40 Siemens

Alternatywny kod produktu: 3RT23262BB40

Opis i Kluczowe Cechy

Stycznik 3RT2326-2BB40 wyposażony w cztery zestawy styków zwiernych (4NO) o obciążalności prądowej AC1 wynoszącej 40 A i cewce sterowanej napięciem 24 VDC. Urządzenie zaprojektowano do pracy w układach sterowania i rozdzielczych, gdzie wymagane jest niezawodne załączanie oraz wyłączanie obwodów o znacznym obciążeniu – cztery niezależne styki umożliwiają elastyczne konfiguracje, a wysoki prąd AC1 gwarantuje bezpieczne przełączanie odbiorników rezystancyjnych bez ryzyka przegrzania styków. Szerokość modułu nie została określona w danych, standardowo styczniki tego typu montuje się na szynie TH35.

• Styki 4NO (zwierne): Cztery niezależne obwody sterownicze umożliwiają jednoczesne załączanie kilku odbiorników lub redundancję w układach wymagających wysokiej niezawodności.
• Prąd AC1 40 A: Bezpieczna praca w obwodach o znacznym obciążeniu (np. grzałki, piece, oświetlenie halogenowe) bez ryzyka nadmiernego nagrzewania się zestyków.
• Napięcie cewki 24 VDC: Kompatybilność z przemysłowymi źródłami napięcia stałego – niskie napięcie sterowania zwiększa bezpieczeństwo personelu i ułatwia integrację z układami PLC oraz przekaźnikami.
• Konstrukcja przystosowana do montażu na szynie TH35: Szybki i pewny montaż w rozdzielnicach modułowych, zgodny z branżowym standardem DIN.
• Trzustykowa budowa (w kategorii): (Informacja niepotwierdzona w danych – pominięto)

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania dyrektywy niskonapięciowej oraz standardów bezpieczeństwa dla aparatury łączeniowej. Szczegółowe numery norm nie zostały podane w danych producenta – w przypadku wątpliwości należy skonsultować się z dokumentacją techniczną.

Zastosowanie

Stycznik 4NO o prądzie AC1 40 A i cewce 24 VDC znajduje zastosowanie w przemysłowych i budynkowych układach automatyki, gdzie wymagane jest załączanie odbiorników o charakterze rezystancyjnym lub lekko indukcyjnym. Dzięki czterem niezależnym zestawom styków może obsługiwać wiele obwodów jednocześnie.

• Sterowanie rezystancyjnymi odbiornikami grzewczymi (piece, grzałki, bojlery) w instalacjach przemysłowych i komercyjnych.
• Załączanie i wyłączanie oświetlenia o dużych mocach (np. lamp halogenowych, LED z zasilaczami) za pośrednictwem stycznika-łącznika.
• Przekazywanie sygnałów sterujących do styczników większej mocy, przekaźników lub modułów PLC w szafach sterowniczych.
• Realizacja funkcji łączeniowych w systemach automatyki budynkowej (BMS) przy napięciu sterującym 24 VDC.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zarówno w obwodzie głównym, jak i sterującym. Urządzenie należy mocować na szynie TH35 (DIN) w rozdzielnicy modułowej. Dokręcanie śrub zacisków powinno odbywać się zgodnie z dokumentacją producenta – zbyt mały lub zbyt duży moment obrotowy może prowadzić do uszkodzenia połączeń. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego obwodu (AC1 do 40 A) oraz warunków otoczenia.

FAQ

• Czy stycznik posiada podświetlenie (LED)? W dostępnych danych nie podano informacji o podświetleniu. Standardowo styczniki tego typu nie są wyposażone we wskaźniki LED – sygnalizację stanu należy zapewnić za pomocą zewnętrznych modułów.
• Jaki jest stopień ochrony (IP)? Stopień ochrony IP nie został określony w danych technicznych produktu. Dla styczników montowanych na szynie TH35 w rozdzielnicach modułowych przyjmuje się standardowo IP20 – ochrona przed dotknięciem od strony czołowej. W przypadku instalacji w środowisku wilgotnym lub zapylonym należy zastosować dodatkowe obudowy.
• Jakie jest napięcie cewki i tryb pracy styków? Cewka sterowana jest napięciem stałym 24 V (24 VDC). Zestyki główne są zwierne (4NO) – normalnie otwarte, co oznacza, że obwód jest rozwarty przy braku napięcia na cewce, a zwiera się po podaniu napięcia sterującego.
