Stycznik AC-1, 35 A/400 V/40 °C, S0, 4-bieg., DC 24V, 1NO+1NC | 3RT2325-1BB40 Siemens

Alternatywny kod produktu: 3RT23251BB40

Opis i Kluczowe Cechy

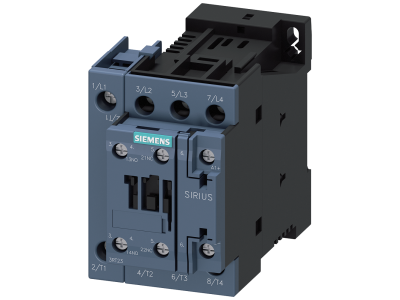

Stycznik modułowy Siemens SIRIUS 3RT2325-1BB40 to 4-biegunowy stycznik AC-1 przeznaczony do przełączania odbiorników omowych przy prądzie 35 A i napięciu 400 V (40°C). Wykonany w wielkości S0, wyposażony w cewkę DC 24 V oraz zestyki pomocnicze 1NO+1NC (przyłącze śrubowe). Dzięki kompaktowej budowie i wysokiej niezawodności styku zapewnia bezpieczną pracę w wymagających aplikacjach przemysłowych.

• Prąd 35 A (AC-1): Wysoka obciążalność prądowa bez ryzyka przegrzania styków, dedykowana do odbiorników rezystancyjnych.
• Napięcie 400 V (AC-1): Praca w trójfazowych sieciach niskiego napięcia, idealna do sterowania grzałkami, piecami i nagrzewnicami.
• Cewka DC 24 V: Bezpieczne napięcie sterowania, łatwa integracja z układami automatyki i sterownikami PLC.
• Styki pomocnicze 1NO+1NC: Możliwość sygnalizacji stanu załączania oraz realizacji obwodów blokad i sygnalizacji bez dodatkowych akcesoriów.
• Wielkość S0 (przyłącze śrubowe): Kompaktowe wymiary ułatwiają montaż w szafach sterowniczych, a sprawdzona technika śrubowa zapewnia pewne i trwałe połączenie przewodów.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada certyfikację CE potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik Siemens 3RT2325-1BB40 jest zaprojektowany do przełączania odbiorników omowych (AC-1) w systemach sterowania i automatyki. Sprawdza się w wielu scenariuszach przemysłowych i komercyjnych.

• Sterowanie grzałkami, piecami rezystancyjnymi i nagrzewnicami powietrza w systemach HVAC.
• Załączanie i wyłączanie obwodów oświetlenia LED, żarowego lub halogenowego (w zakresie obciążenia rezystancyjnego).
• Impulsowe sterowanie styczników większej mocy oraz przekaźników w układach kaskadowych.
• Integracja z systemami automatyki budynkowej i przemysłowej (PLC, sterowniki swobodnie programowalne).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Moment dokręcania śrub oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy stycznik 3RT2325-1BB40 ma podświetlenie? Stycznik nie posiada fabrycznego podświetlenia. Do sygnalizacji stanu można wykorzystać zestyk pomocniczy 1NO+1NC i zewnętrzną lampkę.
• Jaki jest stopień ochrony stycznika? Producent nie podaje stopnia IP – w typowej szafie sterowniczej stycznik jest chroniony przez obudowę (zazwyczaj IP20 dla wnętrz rozdzielnic).
• Czy stycznik może pracować w trybie ciągłym? Tak, stycznik jest przystosowany do pracy ciągłej przy obciążeniu rezystancyjnym AC-1 (np. grzałki) w podanych granicach prądu i temperatury otoczenia.
