Stycznik AC-3, 7 A/3 kW/400V, 3-biegunowy, AC 24V, 50/60Hz, 1NO, przyłącze sprężynowe | 3RT2015-2AB01 Siemens

Alternatywny kod produktu: 3RT20152AB01

Opis i Kluczowe Cechy

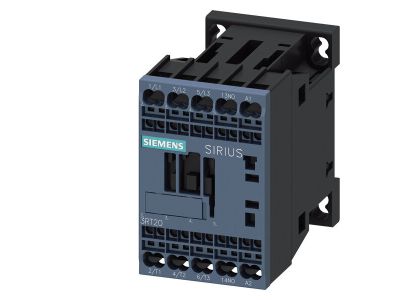

Stycznik mocy Siemens 3RT2015-2AB01 z serii SIRIUS 3RT2 to kompaktowe urządzenie 3-biegunowe przeznaczone do przełączania silników w kategorii AC-3. Przy prądzie znamionowym 7 A i mocy 3 kW przy 400 V AC zapewnia bezpieczne sterowanie odbiornikami o znacznym obciążeniu. Modułowa konstrukcja w rozmiarze S00 oraz przyłącze sprężynowe umożliwiają szybki i bezobsługowy montaż na szynie TH35.

• Prąd AC-3 7 A / moc silnika 3 kW przy 400 V: Gwarantuje pewne przełączanie silników małej i średniej mocy bez ryzyka przegrzania styków.
• Cewka sterująca AC 24 V, 50/60 Hz: Umożliwia bezpieczne sterowanie niskim napięciem, idealne w układach automatyki i sterownikach PLC.
• Styk pomocniczy 1 NO: Pozwala na sygnalizację stanu załączenia lub rozszerzenie układu sterowania bez dodatkowych łączników.
• Przyłącze sprężynowe (push-in): Zapewnia szybkie, odporne na wibracje i wymagające konserwacji podłączenie przewodów bez użycia narzędzi.
• Modułowość systemu SIRIUS: Umożliwia łatwą rozbudowę o łączniki pomocnicze, moduły funkcyjne i zasilające, redukując nakłady okablowania.

Zgodność z Normami

Stycznik 3RT2015-2AB01 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego zastosowanie na całym świecie. Urządzenie jest gotowe do pracy z silnikami o klasie sprawności IE3/IE4. Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki parametrom i kompaktowej budowie stycznik znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych, szczególnie w układach wymagających niezawodnego załączania silników asynchronicznych.

• Sterowanie silnikami małej i średniej mocy (pompy, wentylatory, sprężarki, przenośniki).
• Impulsowe załączanie styczników głównych w układach rozruchu gwiazda-trójkąt.
• Budowa modułowych szaf sterowniczych z wykorzystaniem systemu SIRIUS.
• Automatyka budynkowa – sterowanie siłownikami, bramami, systemami HVAC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie nośnej TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 lub wyższym. Przed rozpoczęciem prac bezwzględnie odłącz dopływ napięcia zarówno obwodu głównego, jak i sterowniczego. Przekrój przewodów należy dobrać do prądu znamionowego 7 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków sprężynowych – zgodnie z dokumentacją techniczną producenta (brak konieczności dokręcania przy standardowym podłączaniu przewodów).

FAQ

• Czy stycznik ma podświetlenie cewki lub LED sygnalizacyjny? Nie, model 3RT2015-2AB01 nie jest wyposażony w żadne podświetlenie. Stan załączenia można sygnalizować za pomocą dołączonego styku pomocniczego 1 NO.
• Jaki jest stopień ochrony stycznika? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20 (osłona palców). Wbudowana obudowa stycznika nie zapewnia ochrony przed wilgocią – urządzenie należy instalować w suchym pomieszczeniu.
• W jakim trybie pracy może pracować stycznik? Stycznik przeznaczony jest do pracy w kategorii AC-3 (załączanie i wyłączanie silników asynchronicznych pierścieniowych i klatkowych) oraz AC-3e (zwiększona trwałość łączeniowa). Kategoria AC-1 (obciążenie rezystancyjne) możliwa, ale nie jest głównym zastosowaniem – szczegółowe dane w karcie katalogowej.
