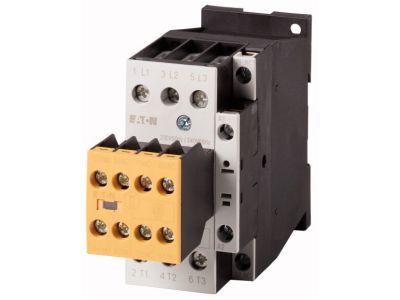

Stycznik 3 biegunowy DILMS32-23(RDC24) 3 pole+2N/O+3N/C, 15 kW/400V/AC3, DC | 191712 Eaton

Alternatywny kod produktu: DILMS32-23(RDC24)

Opis i Kluczowe Cechy

Stycznik trójbiegunowy DILMS32-23(RDC24) (indeks 191712) to urządzenie przeznaczone do sterowania silnikami i odbiornikami w kategoriach AC-1, AC-3 i AC-4. Oferuje prąd znamionowy pracy AC-3 wynoszący 32 A przy napięciu 380-400 V, co pozwala na bezpieczne załączanie silników o mocy do 15 kW w tej kategorii. Dzięki zintegrowanemu układowi przeciwzakłóceniowemu i stykowi lustrzanemu zapewnia wysoką niezawodność i bezpieczeństwo pracy. Styki pomocnicze (2 NO + 3 NC) umożliwiają elastyczne konfiguracje układów sterowania.

• Prąd znamionowy pracy AC-3 (Ie): 32 A przy 380-400 V – gwarantuje niezawodne załączanie i wyłączanie silników indukcyjnych bez ryzyka przegrzania styków w typowych zastosowaniach przemysłowych.
• Moc znamionowa silników AC-3: 15 kW przy 400 V – pozwala na sterowanie średniej wielkości silników trójfazowych, np. w pompach, wentylatorach czy sprężarkach.
• Styki pomocnicze: 2 normalnie otwarte (NO) i 3 normalnie zamknięte (NC) – dają możliwość realizacji prostych obwodów sygnalizacji, samopodtrzymania lub blokad bez konieczności stosowania dodatkowych styczników pomocniczych.
• Zintegrowany układ przeciwzakłóceniowy i styk lustrzany: redukuje zakłócenia elektromagnetyczne oraz umożliwia bezpieczne monitorowanie stanu styków głównych (zgodnie z wymaganiami dla aplikacji bezpieczeństwa).
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, ułatwiając instalację i serwis.
• Przystosowanie do silników o klasie sprawności IE3: urządzenie oznaczone logo IE3 na opakowaniu nadaje się do współpracy z nowoczesnymi, energooszczędnymi silnikami, spełniając aktualne wymogi efektywności energetycznej.

Zgodność z Normami

Stycznik DILMS32-23(RDC24) został zaprojektowany zgodnie z wymaganiami norm europejskich. Styki pomocnicze są zgodne z normą EN 50012, co gwarantuje ich niezawodność i powtarzalność parametrów. Urządzenie posiada oznaczenie CE oraz jest przeznaczone do pracy w sieciach prądu stałego (DC) na cewce sterującej.

Zastosowanie

Stycznik DILMS32-23(RDC24) znajduje zastosowanie w różnorodnych układach sterowania i automatyki przemysłowej, zarówno w sieciach AC, jak i DC. Dzięki kategoriom użytkowania AC-1, AC-3 i AC-4 sprawdza się w następujących scenariuszach:

• Sterowanie trójfazowymi silnikami indukcyjnymi w kategorii AC-3 – rozruch i wyłączanie podczas normalnej pracy (np. napędy wentylatorów, pomp, kompresorów).
• Zastosowania wymagające częstego załączania/wyłączania lub pracy rewersyjnej (kategoria AC-4) – np. wciągniki, suwnice, prasy.
• Załączanie obciążeń bezindukcyjnych lub lekko indukcyjnych (kategoria AC-1) – piece oporowe, grzejniki, oświetlenie.
• Układy automatyki budynkowej i przemysłowej, gdzie wymagane są styki pomocnicze do sygnalizacji stanu czy blokad.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego (min. zgodnie z normami dla 32 A). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Po zamontowaniu zaleca się sprawdzenie poprawności działania styków pomocniczych i głównych.

FAQ

• Jakie jest napięcie cewki sterującej? Stycznik DILMS32-23(RDC24) jest przeznaczony do pracy prądu stałego (DC). Dokładną wartość napięcia cewki należy sprawdzić na tabliczce znamionowej lub w dokumentacji technicznej produktu – w danych katalogowych nie podano konkretnej wartości, dlatego zalecamy weryfikację przed zamówieniem.
• Czy stycznik posiada styk lustrzany? Tak, według danych producenta stycznik wyposażony jest w styk lustrzany (styk zwierny sprzężony mechanicznie ze stykami głównymi), co umożliwia bezpieczne monitorowanie stanu styków głównych w aplikacjach wymagających wysokiej niezawodności.
• Jaki jest stopień ochrony stycznika? W dostępnych danych nie określono stopnia ochrony IP. Zaleca się montaż w rozdzielnicy o odpowiednim stopniu ochrony dla danego środowiska. Standardowo aparatura modułowa charakteryzuje się stopniem IP20 (ochrona przed dotknięciem palcem), ale dla konkretnego produktu należy sprawdzić kartę katalogową.
