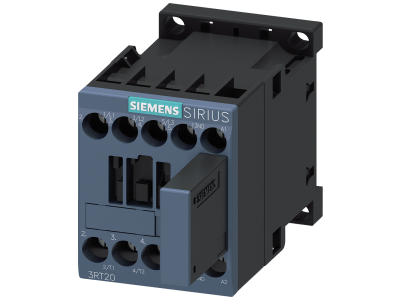

Stycznik sprzęgający, AC-3, 7 A/3 kW/400V, 3-biegunowy, DC 24V, 1NO, przyłącze śrubowe | 3RT2015-1WB41 Siemens

Alternatywny kod produktu: 3RT20151WB41

Opis i Kluczowe Cechy

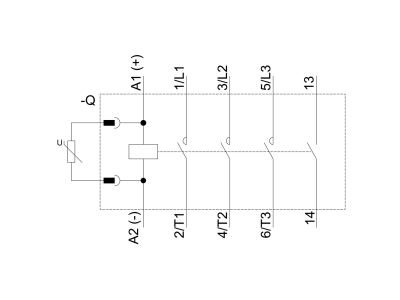

Stycznik sprzęgający Siemens 3RT2015-1WB41 z serii SIRIUS 3RT2 to 3-biegunowe urządzenie przeznaczone do kategorii pracy AC-3 (prąd znamionowy 7 A, moc 3 kW przy 400 V) oraz AC-3e. Wyposażony w cewkę sterowania DC 24 V (zakres napięcia 0,85–1,85×Us) i zintegrowany warystor tłumiący przepięcia, zapewnia niezawodne łączenie silników i obwodów sterowniczych. Zintegrowany styk pomocniczy 1NO oraz łatwo dostępne przednie przyłącza śrubowe ułatwiają okablowanie. Wielkość S00 gwarantuje kompaktową zabudowę na szynie TH35 w rozdzielnicach.

• Kategoria AC-3, prąd 7 A / moc 3 kW przy 400 V: Bezpieczne przełączanie silników o znacznym obciążeniu bez ryzyka przedwczesnego zużycia styków.
• Cewka DC 24 V (zakres 0,85–1,85×Us): Możliwość bezpośredniego sterowania z układów elektronicznych, PLC i sterowników cyfrowych przy szerokim zakresie napięcia sterowania.
• Wbudowany warystor: Skuteczne tłumienie przepięć indukowanych w cewce, wydłuża żywotność stycznika i chroni elementy sterujące.
• Styk pomocniczy 1NO zintegrowany w obudowie: Redukuje złożoność konstrukcji i oszczędza miejsce – brak konieczności stosowania dodatkowych modułów rozszerzających.
• Przyłącze śrubowe, przednia strona: Łatwe i bezpieczne okablowanie przewodów, zgodne ze standardem instalacyjnym i umożliwiające szybką konserwację.

Zgodność z Normami

Stycznik 3RT2015-1WB41 jest dopuszczony do obrotu zgodnie z wymaganiami dyrektyw europejskich (oznakowanie CE). Posiada certyfikaty międzynarodowe według norm IEC oraz UL/CSA. Produkt jest gotowy do pracy z silnikami o klasie sprawności IE3/IE4 (tzw. IE3/IE4 ready), co potwierdza jego zgodność z najnowszymi wymogami energooszczędności.

Zastosowanie

Dzięki kategorii AC-3 i cewce DC 24 V stycznik idealnie nadaje się do sterowania odbiornikami w układach przemysłowych oraz w systemach automatyki budynkowej:

• Łączenie i zabezpieczenie silników trójfazowych o mocy do 3 kW (np. wentylatory, pompy, sprężarki).
• Bezpośrednie sterowanie z wyjść przekaźnikowych PLC lub cyfrowych systemów sterowania maszyn (cewka DC 24 V).
• Praca w obwodach pomocniczych i sygnalizacyjnych przy wykorzystaniu wbudowanego styku 1NO.
• Zabudowa w rozdzielnicach sterowniczych i szafach automatyki jako kompaktowy element systemu SIRIUS.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącza śrubowe należy dokręcać momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów należy dobrać do obciążenia (prąd znamionowy 7 A w kategorii AC-3), uwzględniając spadki napięcia i warunki chłodzenia. Przed pierwszym załączeniem sprawdzić poprawność okablowania i ustawień.

FAQ

• Czy stycznik ma podświetlenie (LED) sygnalizujące stan załączenia? Stycznik 3RT2015-1WB41 nie posiada wbudowanego wskaźnika LED. Jest wyposażony w warystor chroniący cewkę przed przepięciami. Stan pracy można monitorować za pomocą zewnętrznego obwodu sygnalizacji wykorzystującego styk pomocniczy 1NO.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicach ma stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy >12 mm). Szczegółowe dane dotyczące środowiska pracy (np. wilgotność, temperatura) należy sprawdzić w karcie katalogowej.
• Czy można rozszerzyć stycznik o dodatkowe styki pomocnicze? Model 3RT2015-1WB41 w wielkości S00 nie przewiduje możliwości dołożenia zewnętrznych modułów łączników pomocniczych. Posiada jeden wbudowany styk 1NO, który wystarcza do podstawowych funkcji sygnalizacji lub blokady.
