Stycznik 25A 24V styki 3Z+1R | ST25-31-24V F&F

Alternatywny kod produktu: ST25-31/24

Opis i Kluczowe Cechy

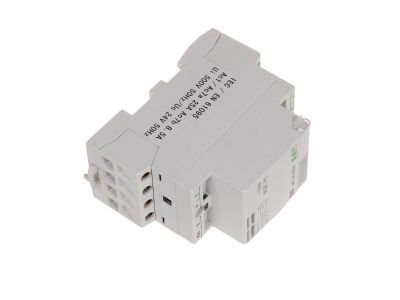

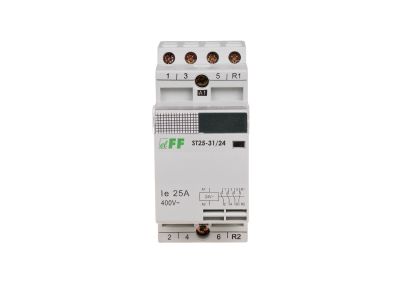

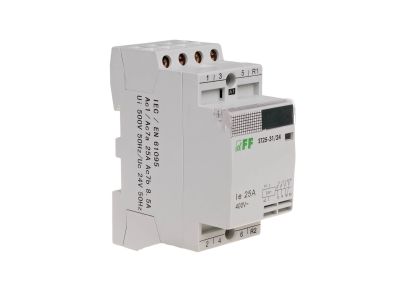

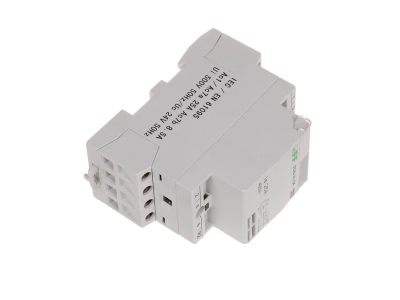

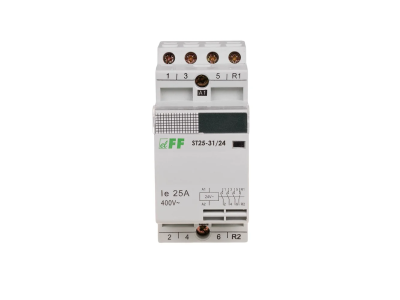

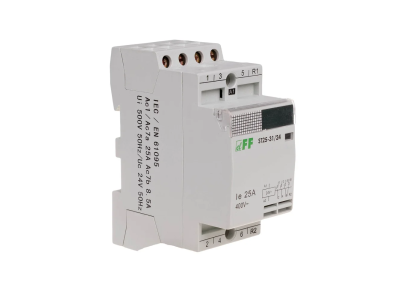

Stycznik modułowy ST25-31-24V to elektromagnetyczne urządzenie łączeniowe o prądzie znamionowym 25 A, wyposażone w konfigurację styków 3×NO+1×NC (3Z+1R). Zapewnia bezpieczne przełączanie obciążeń rezystancyjnych (AC1 – 9 kW przy 230 V) oraz indukcyjnych (AC3 – 2,2 kW przy 230 V). Szerokość 2 modułów (ok. 35 mm) pozwala na oszczędność miejsca na szynie DIN. Produkowany zgodnie z normą IEC 61095.

• Prąd znamionowy 25 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Konfiguracja styków 3×NO+1×NC (3Z+1R): Umożliwia jednoczesne załączanie trzech torów głównych oraz dodatkowy obwód rozwierny do sygnalizacji lub zabezpieczeń.
• Moc łączeniowa AC1 9 kW i AC3 2,2 kW (230 V): Obsługa zarówno obciążeń rezystancyjnych (grzejniki, piece) jak i silników indukcyjnych (pompy, wentylatory) z wysoką trwałością łączeniową.
• Napięcie cewki 24 V AC: Kompatybilność z typowymi układami sterowania niskonapięciowego w automatyce budynkowej i przemysłowej.
• Trwałość mechaniczna 1×10⁶ i elektryczna 1×10⁵ cykli: Długa żywotność urządzenia przy intensywnej eksploatacji, minimalizująca koszty wymiany.

Zgodność z Normami

Stycznik ST25-31-24V spełnia wymagania normy IEC 61095, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach modułowych. Urządzenie posiada certyfikat CE.

Zastosowanie

Stycznik przeznaczony jest do montażu w rozdzielnicach i szafach sterowniczych. Sprawdza się w następujących scenariuszach:

• Sterowanie silnikami elektrycznymi małej i średniej mocy (kategoria AC3) – np. pompy, wentylatory, sprężarki.
• Załączanie i wyłączanie obciążeń rezystancyjnych (kategoria AC1) – grzałki, piece, nagrzewnice.
• Impulsowe sterowanie styczników nadrzędnych, przekaźników lub wejść PLC w układach automatyki.
• Sygnalizacja stanu pracy za pomocą styku pomocniczego NC – przekazanie sygnału o wyłączeniu lub awarii.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie montuje się na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 6 mm². Moment dokręcania należy dostosować do specyfikacji producenta (dostępnej w dokumentacji). Przekrój przewodów dobrać do prądu obciążenia. Stycznik przeznaczony do instalacji w miejscu o stopniu ochrony min. IP20.

FAQ

• Czy stycznik jest wyposażony w podświetlenie lub diodę LED sygnalizującą stan cewki? W standardowym wykonaniu stycznik nie posiada podświetlenia. Stan załączenia można sprawdzić za pomocą zewnętrznej sygnalizacji lub wykorzystując styk pomocniczy NC.
• Jaki jest stopień ochrony stycznika? Stopień ochrony obudowy wynosi IP20 – urządzenie chroni przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaki tryb pracy mają styki główne – czy są to styki zwierne (NO) czy rozwierne (NC)? Styki główne w konfiguracji 3Z (3NO) są normalnie otwarte (NO) – zwierają się po podaniu napięcia na cewkę. Styk 1R (1NC) jest normalnie zamknięty – rozwiera się przy załączonej cewce.
