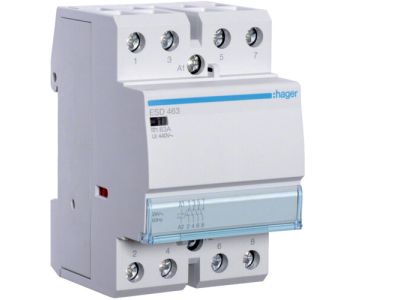

Stycznik 24VAC 4NO 63A AC-7a/b | ESD463 Hager

Opis i Kluczowe Cechy

Stycznik ESD463 o napięciu cewki 24 V AC wyposażony w cztery styki normalnie otwarte (4NO) i obciążalność 63 A w kategorii użytkowej AC-7a/b. Przeznaczony do zdalnego załączania i wyłączania obwodów głównych, np. silników, grzałek czy oświetlenia. Dzięki wysokiej obciążalności 63 A zapewnia bezpieczną pracę w instalacjach o znacznym poborze mocy bez ryzyka przegrzania styków. Szerokość modułu oraz stopień ochrony podaje producent w karcie katalogowej.

• Napięcie cewki 24 V AC: Umożliwia sterowanie bezpośrednio z układów automatyki, sterowników PLC lub transformatorów bezpieczeństwa – niskie napięcie zwiększa bezpieczeństwo obsługi.
• 4 styki normalnie otwarte (4NO): Umożliwia jednoczesne załączanie czterech niezależnych obwodów, co upraszcza okablowanie i redukuje liczbę potrzebnych styczników.
• Prąd znamionowy 63 A w kategorii AC-7a/b: Gwarantuje niezawodną pracę przy sterowaniu silnikami, transformatorami i obciążeniami rezystancyjnymi – wysoki zapas bezpieczeństwa.
• Tryb pracy ciągłej: Przystosowany do długotrwałego załączenia – idealny do układów wymagających stałego podtrzymania obwodu.
• Kompaktowa konstrukcja modułowa: Montaż na szynie DIN TH35 – łatwa integracja w rozdzielnicy, oszczędność miejsca.

Zgodność z Normami

Stycznik ESD463 spełnia wymagania europejskich norm dla aparatury łączeniowej (seria IEC/EN 60947) oraz posiada oznaczenie CE. Dopuszczony do stosowania w instalacjach przemysłowych i budynkowych zgodnie z obowiązującymi przepisami.

Zastosowanie

Stycznik ESD463 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne sterowanie obwodami głównymi przy napięciu cewki 24 V AC. Dzięki kategorii AC-7a/b sprawdza się zarówno przy obciążeniach rezystancyjnych, jak i indukcyjnych.

• Sterowanie silnikami elektrycznych napędów (wentylatory, pompy, sprężarki) w przemyśle i budynkach.
• Załączanie i wyłączanie grzałek, pieców oporowych oraz innych odbiorników rezystancyjnych.
• Impulsowe sterowanie oświetleniem o dużej mocy (np. lampy sodowe, halogeny) w automatyce oświetleniowej.
• Integracja z systemami PLC i przekaźnikami w szafach sterowniczych – idealny do aplikacji wymagających izolacji galwanicznej.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy o stopniu ochrony min. IP20. Przekrój przewodów należy dobrać zgodnie z normą PN-HD 60364 do prądu 63 A i warunków środowiskowych. Moment dokręcania zacisków stosować według dokumentacji producenta (dostępnej na stronie produktu). Przed włączeniem sprawdzić poprawność połączeń oraz obciążenie styków.

FAQ

• Czy stycznik ESD463 ma podświetlenie lub diodę LED? Producent nie podaje takiej funkcji – produkt nie posiada wbudowanego podświetlenia. Stan pracy można kontrolować za pomocą zewnętrznej sygnalizacji.
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje konkretnego stopnia IP w dostępnych danych. Jako aparatura modułowa montowana w rozdzielnicy standardowo przyjmuje się IP20 dla części czołowej. Dokładną wartość należy sprawdzić w karcie katalogowej.
• W jakim trybie pracy działa styk – normalnie otwarty (NO) czy przełączny? Stycznik posiada cztery styki normalnie otwarte (4NO). Oznacza to, że są one rozwarte w stanie spoczynkowym i zwierają się po podaniu napięcia na cewkę. Nie ma styków przełącznych ani normalnie zamkniętych.
