Stycznik 24VAC 4NC 25A AC-7a/b | ESD426 Hager

Opis i Kluczowe Cechy

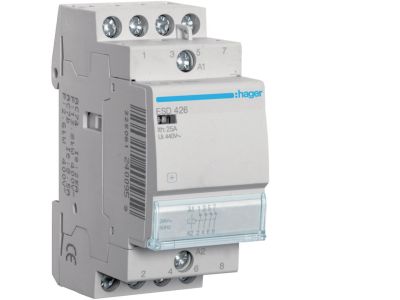

Stycznik ESD426 o napięciu cewki 24 V AC i prądzie znamionowym 25 A w kategorii AC-7a/b został wyposażony w 4 styki normalnie zamknięte (NC). Przeznaczony do sterowania obwodami o charakterze rezystancyjnym i indukcyjnym, z zachowaniem wysokiej trwałości mechanicznej i niezawodności przełączania.

• Napięcie cewki 24 V AC: niskie napięcie sterujące umożliwia bezpieczne zasilanie z przekładników lub typowych zasilaczy w automatyce, bez ryzyka porażenia przy montażu.
• 4 styki normalnie zamknięte (NC): w stanie beznapięciowym obwody są zwarte – zwiększa bezpieczeństwo instalacji w przypadku zaniku napięcia sterującego.
• Prąd znamionowy 25 A w kat. AC-7a/b: odpowiedni do obciążeń silników, grzałek i innych odbiorników w sprzęcie AGD oraz lekkich maszynach, zapewniając stabilną pracę bez przegrzewania styków.
• Kategoria użytkowania AC-7a/b: gwarantuje dopasowanie do pracy z silnikami indukcyjnymi o lekkim rozruchu oraz obciążeniami rezystancyjnymi – zgodnie z wymaganiami dla urządzeń elektrycznych w gospodarstwie domowym i podobnych.
• Kompaktowa konstrukcja: montaż na szynie TH35 umożliwia szybkie wpięcie w rozdzielnicę modułową bez potrzeby dodatkowych uchwytów.

Zgodność z Normami

Stycznik ESD426 spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami dla łączników elektrycznych, co potwierdza jego niezawodność w instalacjach przemysłowych i mieszkaniowych.

Zastosowanie

Model ESD426 sprawdzi się wszędzie tam, gdzie wymagane jest zdalne sterowanie obwodami elektrycznymi przy użyciu niskiego napięcia sterującego 24 V AC. Dzięki 4 stykom NC szczególnie polecany jest do aplikacji, w których stan zamknięty w bezprądowym położeniu zwiększa bezpieczeństwo.

• Sterowanie silnikami wentylatorów, pomp i małych napędów w instalacjach HVAC.
• Załączanie i wyłączanie grzałek elektrycznych w urządzeniach AGD oraz procesach technologicznych.
• Praca w obwodach sygnalizacji i blokad – styki NC utrzymują gotowość obwodu przy braku zasilania cewki.
• Automatyka budynkowa – impulsowe przełączanie odbiorników za pomocą przekaźników lub PLC.

Wskazówki Montażowe

Montaż stycznika ESD426 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie całej rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej szafie modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 25 A oraz temperatury otoczenia. Moment dokręcania zacisków oraz głębokość odizolowania przewodów – zgodnie z dokumentacją producenta dostępną na opakowaniu.

FAQ

• Czy cewka stycznika jest przystosowana do pracy ciągłej? Tak, cewka 24 V AC została zaprojektowana do długotrwałego załączenia, jednak dla zachowania maksymalnej żywotności warto uwzględnić rzeczywisty cykl pracy oraz ewentualną wentylację w rozdzielnicy.
• Czy styki NC są bezpieczne, gdy stycznik jest wyłączony? Tak – przy braku napięcia na cewce styki pozostają zwarte, co zapewnia ciągłość obwodu. Rozwiązanie to często stosuje się w obwodach bezpieczeństwa, np. w blokadach drzwi lub wyłącznikach awaryjnych.
• Jaki stopień ochrony ma stycznik ESD426? Podobnie jak większość aparatury modułowej, stycznik przeznaczony jest do montażu w rozdzielnicy, która zapewnia ochronę przed dotykiem bezpośrednim i ciałami stałymi. Sam produkt oferuje ochronę na poziomie IP20 (ochrona palcem), co jest standardem dla urządzeń instalowanych w szafach elektrycznych.
