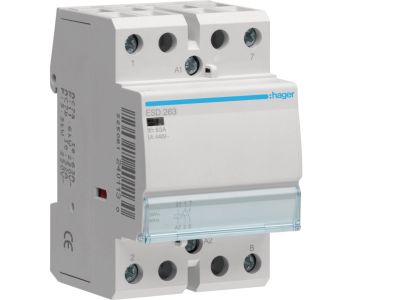

Stycznik 24VAC 2NO 63A AC-7a/b | ESD263 Hager

Opis i Kluczowe Cechy

Stycznik ESD263 to urządzenie przeznaczone do łączenia i rozłączania obwodów elektrycznych w kategoriach użytkowania AC-7a/b. Wyposażony w dwa styki zwierne (2NO) o prądzie znamionowym 63 A, umożliwia bezpieczne sterowanie silnikami oraz odbiornikami rezystancyjnymi. Cewka sterująca zasilana napięciem 24 V AC pozwala na integrację z systemami automatyki budynkowej i przemysłowej. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach.

• Cewka 24 V AC: Niskie napięcie sterujące zwiększa bezpieczeństwo obsługi i ułatwia podłączenie do sterowników PLC oraz przekaźników pomocniczych.
• Prąd znamionowy 63 A: Duża rezerwa mocy umożliwia pracę z obciążeniami o znacznym poborze prądu bez ryzyka przegrzania styków.
• 2 styki zwierne (2NO): Dwukanałowe łączenie obwodów pozwala na jednoczesne sterowanie dwoma niezależnymi odbiornikami lub redundantne załączanie.
• Kategoria użytkowania AC-7a/b: Przystosowany do pracy z silnikami indukcyjnymi (AC-7a) oraz obciążeniami rezystancyjnymi (AC-7b) – uniwersalność w instalacjach przemysłowych i komercyjnych.
• Trwała konstrukcja łączeniowa: Styki zaprojektowane do częstego łączenia pod obciążeniem, co wydłuża żywotność urządzenia w aplikacjach automatyki.

Zgodność z Normami

Stycznik ESD263 spełnia wymagania odpowiednich norm europejskich (seria EN 60947) oraz posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do instalacji w środowiskach o standardowym stopniu ochrony IP20 (typowy dla aparatury modułowej w rozdzielnicach).

Zastosowanie

Stycznik 24VAC 2NO 63A sprawdza się wszędzie tam, gdzie wymagane jest niezawodne, zdalne załączanie obwodów o dużym prądzie. Dzięki kategorii AC-7a/b znajduje zastosowanie zarówno w sterowaniu silnikami, jak i obciążeniami czysto rezystancyjnymi.

• Sterowanie silnikami wentylatorów, pomp i sprężarek w instalacjach przemysłowych i komercyjnych.
• Załączanie grzałek, pieców oporowych i innych odbiorników rezystancyjnych w systemach ogrzewania i procesach technologicznych.
• Integracja z systemami sterowania PLC, przekaźnikami czasowymi i regulatorami temperatury jako element wykonawczy.
• W automatyce budynkowej – zdalne włączanie oświetlenia dużych hal, systemów klimatyzacji czy zasilania awaryjnego.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) po uprzednim odłączeniu napięcia zasilania i sterowania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 63 A. Momenty dokręcania śrub zacisków – według dokumentacji producenta (zalecany moment dokręcania w zakresie 1,2–1,8 Nm – orientacyjnie; w razie wątpliwości sprawdzić instrukcję). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz ciągłość obwodu sterowania.

FAQ

• Czy stycznik ESD263 nadaje się do sterowania silnikami trójfazowymi? Tak, kategoria AC-7a określa pracę z silnikami indukcyjnymi. Należy jednak upewnić się, że prąd rozruchowy silnika nie przekracza wartości granicznej dla stycznika (63 A w warunkach ustalonych). W przypadku silników o większym poborze prądu konieczne jest zastosowanie stycznika o wyższym prądzie znamionowym.
• Jaki jest maksymalny prąd ciągły dla styków pomocniczych? Stycznik posiada tylko styki główne (2NO). Nie ma dodatkowych styków pomocniczych. Wszelkie sygnalizacje lub sterowanie pomocnicze należy realizować za pomocą oddzielnych przekaźników.
• Czy cewka może być zasilana napięciem 24 V DC? Nie. Cewka przeznaczona jest wyłącznie do napięcia przemiennego 24 V AC (50/60 Hz). Zastosowanie napięcia stałego może spowodować uszkodzenie uzwojenia lub brak zadziałania. W razie potrzeby sterowania napięciem stałym należy wybrać wariant stycznika z cewką DC.
