Opis i Kluczowe Cechy

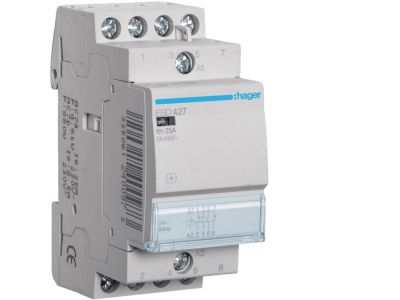

Stycznik modułowy o symbolu ESD427 przeznaczony do montażu na szynie TH35. Urządzenie wyposażone jest w cewkę sterowaną napięciem 24 V AC oraz zestaw styków 2NO+2NC o prądzie znamionowym 25 A w kategorii AC-7a/b, co gwarantuje niezawodne przełączanie zarówno obciążeń rezystancyjnych, jak i silnikowych w instalacjach budynkowych.

• Napięcie cewki 24 V AC: bezpieczne i powszechnie stosowane w systemach automatyki budynkowej, umożliwia bezpośrednie sterowanie z przekaźników PLC lub przycisków.
• Styki 2NO+2NC: uniwersalna konfiguracja pozwala na realizację zarówno załączania, jak i rozłączania obwodów – idealna do sterowania sygnalizacją, wentylacją czy oświetleniem.
• Prąd znamionowy 25 A (AC-7a/b): zapewnia bezpieczną pracę przy znacznym obciążeniu, bez ryzyka przegrzania styków – odpowiedni do silników, grzałek i podobnych odbiorników.
• Montaż na szynie DIN TH35: szybki i pewny montaż w rozdzielnicach modułowych, zgodny ze standardem DIN.
• Kompaktowa budowa: oszczędność miejsca w rozdzielnicy, łatwa integracja z innymi modułami.

Zgodność z Normami

Stycznik ESD427 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo użytkowania i zgodność z wymogami rynku Unii Europejskiej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Stycznik 24 V AC z wyprowadzeniami 2NO+2NC znajduje zastosowanie w szerokim zakresie układów sterowania i automatyki budynkowej.

• Sterowanie oświetleniem (w tym obwodami żarowymi i LED) w systemach inteligentnego budynku.
• Załączanie silników wentylatorów, pomp i innych urządzeń o charakterze indukcyjnym w kategorii AC-7b.
• Przekazywanie impulsów sterujących do styczników wyższego rzędu lub przekaźników w systemach PLC.
• Realizacja sygnalizacji stanów załącz/wyłącz w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej lub poziomej. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym obwodu (min. 2,5 mm² dla 25 A). Momenty dokręcania śrub zacisków – zgodnie z dokumentacją producenta (brak danych w karcie – zaleca się standardowe 0,8–1,2 Nm dla przewodów 1,5–4 mm²). Należy również zapewnić odpowiednią wentylację w rozdzielnicy.

FAQ

• Czy stycznik posiada wbudowane podświetlenie? Produkt nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie – stan załączenia można sprawdzić jedynie badaniem napięcia na stykach.
• Jaki jest stopień ochrony stycznika? Informacja o stopniu ochrony nie została podana w dokumentacji. W typowej rozdzielnicy modułowej aparatura ma IP20 – zaleca się montaż w obudowie zamykanej.
• W jakim trybie pracują styki? Styki są normalnie otwarte (NO) i normalnie zamknięte (NC) – po załączeniu cewki styki NO zwierają się, a NC rozwierają. Liczba styków: 2NO+2NC.
