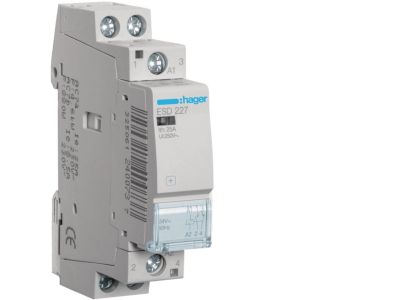

Stycznik 24VAC 1NO+1NC 25A AC-7a/b | ESD227 Hager

Opis i Kluczowe Cechy

Stycznik ESD227 to urządzenie przeznaczone do załączania i odłączania obwodów elektrycznych w układach sterowania. Produkowany przez renomowanego wytwórcę aparatury modułowej, oferuje napięcie cewki 24 V AC oraz dwa styki pomocnicze (1NO+1NC). Dzięki prądowi znamionowemu 25 A w kategorii AC-7a/b zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Kompaktowa konstrukcja umożliwia łatwy montaż na szynie DIN.

• Napięcie cewki 24 V AC: Możliwość sterowania niskonapięciowym sygnałem z typowych układów automatyki, transformatorów lub przekaźników, co zwiększa bezpieczeństwo obsługi.
• Styk NO i NC (1NO+1NC): Dwa niezależne obwody pomocnicze – jeden do załączania (NO) i jeden do rozłączania (NC), umożliwiające realizację logiki sterowania oraz sygnalizacji stanu.
• Prąd znamionowy 25 A w kategorii AC-7a/b: Przystosowany do pracy z silnikami indukcyjnymi oraz obciążeniami rezystancyjnymi i indukcyjnymi, gwarantuje niezawodność w aplikacjach przemysłowych i instalacyjnych.
• Kompaktowa obudowa modułowa: Montaż na szynie TH35 (DIN) ułatwia integrację w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Stycznik ESD227 spełnia wymagania obowiązujących norm europejskich (DIN) oraz posiada certyfikat CE, potwierdzający bezpieczeństwo użytkowania i zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik ESD227 znajduje zastosowanie w szerokim zakresie instalacji przemysłowych i budynkowych, gdzie wymagane jest zdalne sterowanie obwodami wykonawczymi. Dzięki kategoriom AC-7a/b idealnie nadaje się do:

• Sterowania silnikami elektrycznymi małej i średniej mocy (np. wentylatory, pompy, kompresory).
• Załączania i odłączania odbiorników rezystancyjnych o stabilnym obciążeniu (np. grzałki, piece elektryczne).
• Współpracy z układami automatyki przemysłowej – przekaźnikami, sterownikami PLC, panelami operatorskimi.
• Tworzenia obwodów sygnalizacji i blokad w instalacjach sterowania awaryjnego.

Wskazówki Montażowe

Montaż stycznika ESD227 może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające we wszystkich biegunach. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem obciążenia (maks. 25 A) oraz obowiązującymi przepisami. Moment dokręcania śrub zacisków – według dokumentacji producenta.

FAQ

• Czy stycznik ESD227 ma podświetlenie lub wskaźnik LED? W danych technicznych nie podano informacji o podświetleniu. Standardowo stycznik nie jest wyposażony w diodę sygnalizacyjną – stan załączenia można rozpoznać po położeniu dźwigni mechanicznej.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej typowy stopień ochrony to IP20 (ochrona przed dotknięciem od strony czołowej). Dokładna wartość dla modelu ESD227 nie została podana w dostępnych danych. W przypadku montażu w rozdzielnicy należy zapewnić obudowę o odpowiednim IP.
• Jakie jest napięcie cewki i czy mogę sterować sygnałem DC? Napięcie cewki wynosi 24 V AC. Sygnał stały (DC) nie jest zalecany, ponieważ stycznik zaprojektowano dla prądu przemiennego. Zastosowanie napięcia stałego może spowodować nieprawidłową pracę lub uszkodzenie cewki.
