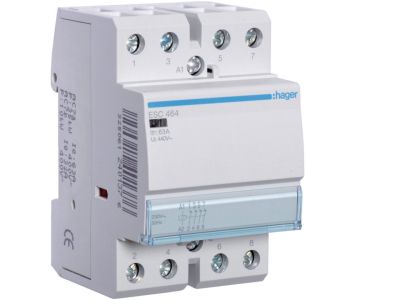

Stycznik 230VAC 4NC 63A AC-7a/b | ESC464 Hager

Opis i Kluczowe Cechy

Stycznik modułowy ESC464 przeznaczony do załączania i wyłączania obwodów elektrycznych poprzez podanie napięcia na cewkę. Wyposażony w cztery styki normalnie zamknięte (4NC) o prądzie znamionowym 63A w kategorii AC-7a/b, co umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu, w tym silnikami. Napięcie cewki 230VAC pozwala na bezpośrednie zasilanie z typowej instalacji oświetleniowej. Montowany na szynie TH35 (DIN) w standardowej rozdzielnicy.

• Cewka 230VAC: Łatwe zasilanie bezpośrednio z sieci – nie wymaga dodatkowych transformatorów.
• Styki 4NC (normalnie zamknięte): W stanie spoczynku styki są zwarte, co zapewnia działanie fail-safe – przy zaniku napięcia odbiornik pozostaje podłączony lub wyłączony zgodnie z logiką instalacji.
• Prąd 63A w kat. AC-7a/b: Bezpieczne sterowanie obciążeniami rezystancyjnymi i indukcyjnymi, w tym silnikami oraz obwodami oświetleniowymi o dużym prądzie rozruchu.
• Kompatybilność z szyną DIN: Szybki i pewny montaż w rozdzielnicach elektrycznych – oszczędność czasu przy instalacji.
• Wysoka trwałość łączeniowa: Przystosowany do częstego łączenia – idealny do systemów automatyki.

Zgodność z Normami

Stycznik ESC464 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z międzynarodowymi normami dotyczącymi styczników (seria IEC/EN 60947) oraz kategoriami użytkowania AC-7a i AC-7b. Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Stycznik ESC464 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych, wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów o dużym obciążeniu. Dzięki czterem stykom NC sprawdza się w układach, które w przypadku braku zasilania muszą pozostać w określonym stanie.

• Sterowanie silnikami elektrycznymi (wentylatory, pompy, sprężarki) – kategoria AC-7b.
• Załączanie i wyłączanie odbiorników rezystancyjnych (piece, grzejniki) – kategoria AC-7a.
• Impulsowe sterowanie stycznikami nadrzędnymi, przekaźnikami lub wejściami PLC w systemach automatyki budynkowej.
• Bezpieczne odłączanie obwodów w szafach sterowniczych – styki NC zapewniają status spoczynkowy.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie mocuj na szynie TH35 (DIN) w rozdzielnicy zgodnie z instrukcją producenta. Przekrój przewodów dobierz do prądu znamionowego 63A. Momenty dokręcania śrub zacisków – według danych technicznych dołączonych do stycznika.

FAQ

• Czy stycznik jest podświetlany? Nie, stycznik nie posiada podświetlenia. To typowe dla styczników modułowych. Stan załączenia można kontrolować za pomocą wskaźników zewnętrznych lub modułów sygnalizacyjnych.
• Jaki jest stopień ochrony obudowy? Standardowo dla aparatury modułowej montowanej w rozdzielnicy – stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12 mm). Nie zapewnia ochrony przed wodą.
• Jak działają styki normalnie zamknięte (4NC)? Styki NC (normalnie closed) są zwarte w stanie spoczynku, gdy cewka nie jest zasilana. Po podaniu napięcia na cewkę styki rozwierają się. Działanie odwrotne do styków NO.
